60-минутный печатный стенд из каменной шерсти. CoatTech Intelligent Equipment.

минимальный заказ:	1
цена:	USD6000-USD12000/SET
Стандартная упаковка:	С обычным фильмом и коробкой
Срок доставки:	15 дней после депозита
Способ оплаты:	Т/Т
Емкость поставок:	30 комплектов/месяц

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

CoatTech

Сертификация

Номер модели

Решение для кузовных цехов

Главная дверь::

Стиль складывания или стиль электрического катания

Покрытие:

10-50um

Использование:

Автомобильная краска, краска мебели, промышленная краска

Использование энергии::

Дизельное топливо, газ, паровой, электрический или другой вариант

Уровень шума:

≤80 дБ

Источник питания::

380 В/50 Гц/3PH или другой вариант

Материал:

Сталь

Источники энергии::

Вода, электричество, газ

Приложение::

Автобус/грузовик или другие металлические продукты

Система отопления:

Горелка бренда Riello

Выделить:

60-минутная огнестойкая панель из каменной ваты

покрасочная камера на заказ

огнестойкая панель для покрасочной камеры

Описание продукта

Система панелей из каменной шерсти на 60-минутный огнеупорный режим.

Разработан для заводов с ограниченным пространством (опции ширины 5,60 м и 6,20 м).CoatTech предоставляет сертифицированные CNAS 60-минутные системы панелей из каменной шерсти с установкой на месте и поддержкой ввода в эксплуатацию в течение 12-15 дней.

Клиент также называл его как индивидуальная промышленная система покрытия, 60 минут огнеопасная панель, каменная шерсть сэндвич панель, компактный распределительный кабинеты, на месте обслуживания ввода в эксплуатацию

Обзор

При интеграции новых линий покрытия или разделении промышленных помещений для распыления производители часто сталкиваются с двумя критическими препятствиями:

узкий заводской следистрогие местные правила пожарной безопасности.

Система разделов из каменной шерсти CoatTech специально разработана для решения обеих проблем одновременно.Комбинируя с точностью до миллиметра пространственную планировку с сертифицированным 60-минутным огнестойкостью, мы гарантируем, что ваше оборудование идеально подходит, проходит местные проверки безопасности и работает надежно.

Ключевые моменты

1.60-минутная огнестойкость:Официально протестировано и сертифицировано в соответствии со стандартами GB/T 9978 (признано CNAS / CMA / ILAC-MRA).

2.Собрание пространственных макетов:Предварительно разработанные варианты, разработанные специально для ширины площадки с предельным размером5.60 м (вариант 1)или6.20 м (вариант 2).

3.Изоляция высокой плотности:Построен с 50 мм двусторонних цветных стальных панелей, заполненных 100 кг/м3 негорячей каменной шерсти ядра.

4- Развертывание на месте под ключ:1 опытный инженер полевой работы отправлен на ваше место для12-15 днейСтруктурная сборка, интеграция и ввод в эксплуатацию.

Двойные варианты пространственной планировки: вариант 1 против варианта 2

60-минутный печатный стенд из каменной шерсти. CoatTech Intelligent Equipment.

Стандартные устройства часто не работают, когда пространство ограничено.

CoatTech предоставляет две оптимизированные структурные конфигурации на основе ваших точных ограничений границ завода:

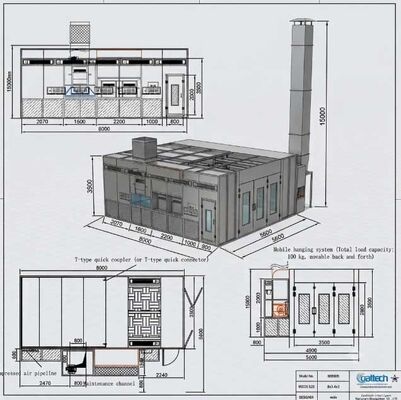

Вариант 1: Рекомендуется для ширины площадки с предельной шириной 5,60 м

1.Фокусируйтесь:Максимальная эффективность пространства в узких коридорах.

2. Дизайн:Ультра компактный отпечаток, который объединяет панельные стены и канализацию без ущерба внутреннему рабочему пространству или безопасному пространству.

Предмет / Параметр системы	Подробные технические спецификации и требования к конфигурации	Примечания / Соответствие
1.0 Основные размеры и адаптация местности
Рабочий размер внутри	8000 × 3400 × 3000 мм (L × W × H)	Камера для заготовки
Внешний общий размер	8110 × 5600 × 3500 мм (в л × в × ч) (включает 800 мм прохода обслуживания)	Вместится в 5,6 м границы участка
Фундамент и пол	Совпадает с существующим полом ангара, никаких ям, никаких пандусов.	Поверхность на 100%
Поддержка прохода	Включает в себя 800 мм специальный проход для обслуживания вентиляторов и каналов.	Интегрированная планировка
2.0 СТРУКТУРА КАБИНЫ И ОГНОЗОПОКРЕННЫЕ ПАНЕЛИ
Стенные панели	50 мм высокопрочные сэндвич-панели из каменной шерсти; Эффективная ширина 1150 мм; Двусторонние белые 0,6 мм стальные пластины; Плотность ядра: 120 кг/м3; Огневой рейтинг: класс А1.	Огнеупорный класса А1
Крысовые панели	50 мм высокопрочные сэндвич-панели из каменной шерсти; Эффективная ширина 1150 мм; Двусторонние белые 0,6 мм стальные пластины; Плотность ядра: 120 кг/м3; Огневой рейтинг: класс А1.	Огнеупорный класса А1
Главная дверь доступа	3000 × 2800 мм (W × H); Четырехслойная крытая дверь из листового металла с квадратной трубной рамой, изоляционное ядро из ПУ, закаленные стеклянные смотровые окна, тяжелые петли.	Легкая гладкая работа
Дверь для персонала	1 агрегат расположен на левой передней стороне, Размер: 800 × 2000 мм (W × H); оборудован автоматическим замком безопасности для снятия давления и закаленным стеклянным окном.	Аварийный выход
3.0 Вентиляционная система и система воздушного потока
Пропускная способность воздушного потока	30,000 м3/ч общего воздушного потока (сбалансированные подача и выхлоп).	Высокая мощность
Пленум боковых выхлопов	Боковые выхлопные панели (высота: 1000 мм), построенные из квадратных труб размером 50x50 мм, облицованные панелями из каменной шерсти и внутренним фильтром из стекловолокна.	Дизайн бокового нисходящего потока
Шкаф для вентиляторов	2 единицы YDW-5.0A внешний ротор двойного входа центрифугированные вентиляторы; Моторная мощность: 5,5 кВт на единицу (Всего 11 кВт); оборудован электрическим модулирующим воздушным демпером Belimo.	30,000 м3/ч мощности
Расчет скорости воздуха	Скорость воздуха = общий воздушный поток / 3600 / площадь поперечного сечения = 30000 / 3600 / (8,0 × 3,4) = 0,306 м/с (скорость воздуха без нагрузки: 0,35 м/с).	Соответствующая скорость воздушного потока
Выхлопный клапан	1 единица центробежного вентилятора TAE-560H с двойным входом (с ремнем); Моторная мощность: 11 kW; Общий воздушный поток: 30 000 м3/ч; Статическое давление ≥ 700 Pa; Ручная/электрическая амортизация.	Высокое статическое давление
4.0 Фильтрация и охрана окружающей среды
Первый этап предварительного фильтра	Пахта для предварительного фильтрации, классификация EN 779 класса G3.	Предварительная фильтрация пыли
2 этаж потолочный фильтр	Полная глубина 3D липкий фильтр с низкой эффективностью, EN 779 класс F5.	Захват мелких частиц
Задержка краски 3-й ступени	Маты для краски из стекловолокна: первый слой на боковых выхлопных панелях, второй слой на дне выхлопного шкафа (зеленый вход, белый выход, EN 779 класс G3).	Фильтрация с чрезмерным распылением
4-я стадия адсорбции ЛОС	Система фильтрации активированного угля для адсорбции органических растворителей (бензол, ксилен, ЛОС).	Соблюдение экологических требований
5.0 Освещение и электрическое управление
Освещение потолка	2 ряда: 10 групп × 4 трубы = 40 штук 22 Вт T8 светодиодных труб.	Устойчивость к взрывам IP65
Боковое освещение	2 ряда: 10 групп × 2 трубки = 20 штук 8 Вт T8 светодиодных труб.	Устойчивость к взрывам IP65
Уровень освещенности	Освещенность ≥ 1000 LUX с специальными взрывозащитными световыми ящиками.	Высокая видимость
Управляющий кабинет	Стандартный реле и пусковой шкаф управления; Функции: Управление распылением, освещение, сигнализация об отказе, основное питание, аварийная остановка, дифференциальный датчик давления.	Противовзрывная проводка
6.0 ПОДВОКТ, СДВГ и вспомогательные устройства
Выпускные трубы	12 секций из выхлопных труб размером 800 × 800 × 1000 мм, 1 × 90° локтевой, 1 × 45° локтевой.	Включает спецификацию 15 м дымохода
Линия сжатого воздуха	Трубопровод DN15 из нержавеющей стали с сжатым воздухом; быстрые соединители типа T с левой и правой сторон; передняя часть оснащена комплектом AIRTAC FRL 3-х единиц (сепаратор нефти-воды + регулятор).	Включает AIRTAC FRL
Общая мощность	24 кВт (Вентиляторы 22 кВт + Освещение ~2 кВт).	380В/50Гц/3фазы
Документация и обслуживание	Включает руководство по эксплуатации, схему проводки, сертификат соответствия, перечень упаковки	Полный пакет поддержки

Вариант 2: Рекомендуется для ширины площадки с предельной шириной 6,20 м

1.Фокусируйтесь:Улучшенная эргономика оператора и доступ к обслуживанию.

2. Дизайн:Использует дополнительное боковое пространство для обеспечения более широких коридоров прохождения, упрощая рутинное обслуживание, замену фильтров и обработку материалов.

Предмет / Параметр системы	Подробные технические спецификации и требования к конфигурации	Примечания / Соответствие
1.0 Основные размеры и адаптация местности
Рабочий размер внутри	8000 × 4000 × 3000 мм (L × W × H)	Максимальная внутренняя ширина
Внешний общий размер	8110 × 6200 × 3500 мм (L × W × H) (включает 800 мм прохода обслуживания)	Ширина участка превышает 5,6 м
Фундамент и пол	Совпадает с существующим полом ангара, никаких ям, никаких пандусов.	Поверхность на 100%
Поддержка прохода	Включает в себя 800 мм специальный проход для обслуживания вентиляторов и каналов.	Внешняя планировка
2.0 СТРУКТУРА КАБИНЫ И ОГНОЗОПОКРЕННЫЕ ПАНЕЛИ
Стенные панели	50 мм высокопрочные сэндвич-панели из каменной шерсти; Эффективная ширина 1150 мм; Двусторонние белые 0,6 мм стальные пластины; Плотность ядра: 120 кг/м3; Огневой рейтинг: класс А1.	Огнеупорный класса А1
Крысовые панели	50 мм высокопрочные сэндвич-панели из каменной шерсти; Эффективная ширина 1150 мм; Двусторонние белые 0,6 мм стальные пластины; Плотность ядра: 120 кг/м3; Огневой рейтинг: класс А1.	Огнеупорный класса А1
Главная дверь доступа	3000 × 2900 мм (W × H); Четырехслойная крытая дверь из листового металла с квадратной трубной рамой, изоляционное ядро из ПУ, закаленные стеклянные смотровые окна, тяжелые петли.	Дверь с большим пробелом
Дверь для персонала	1 агрегат расположен на левой передней стороне, Размер: 800 × 2000 мм (W × H); оборудован автоматическим замком безопасности для снятия давления и закаленным стеклянным окном.	Аварийный выход
3.0 Вентиляционная система и система воздушного потока
Пропускная способность воздушного потока	30,000 м3/ч общего воздушного потока (сбалансированные подача и выхлоп).	Высокая мощность
Пленум боковых выхлопов	Боковые выхлопные панели (высота: 1000 мм), построенные из квадратных труб размером 50x50 мм, облицованные панелями из каменной шерсти и внутренним фильтром из стекловолокна.	Дизайн бокового нисходящего потока
Шкаф для вентиляторов	2 единицы YDW-5.0A внешний ротор двойного входа центрифугированные вентиляторы; Моторная мощность: 5,5 кВт на единицу (Всего 11 кВт); оборудован электрическим модулирующим воздушным демпером Belimo.	30,000 м3/ч мощности
Расчет скорости воздуха	Скорость воздуха = общий воздушный поток / 3600 / площадь поперечного сечения = 30000 / 3600 / (8,0 × 4,0) = 0,260 м/с (расчет номинальной скорости: 0,347 м/с).	Соответствующая скорость воздушного потока
Выхлопный клапан	1 единица центробежного вентилятора TAE-560H с двойным входом (с ремнем); Моторная мощность: 11 kW; Общий воздушный поток: 30 000 м3/ч; Статическое давление ≥ 700 Pa; Ручная/электрическая амортизация.	Высокое статическое давление
4.0 Фильтрация и охрана окружающей среды
Первый этап предварительного фильтра	Пахта для предварительного фильтрации, классификация EN 779 класса G3.	Предварительная фильтрация пыли
2 этаж потолочный фильтр	Полная глубина 3D липкий фильтр с низкой эффективностью, EN 779 класс F5.	Захват мелких частиц
Задержка краски 3-й ступени	Маты для краски из стекловолокна: первый слой на боковых выхлопных панелях, второй слой на дне выхлопного шкафа (зеленый вход, белый выход, EN 779 класс G3).	Фильтрация с чрезмерным распылением
4-я стадия адсорбции ЛОС	Система фильтрации активированного угля для адсорбции органических растворителей (бензол, ксилен, ЛОС).	Соблюдение экологических требований
5.0 Освещение и электрическое управление
Освещение потолка	2 ряда: 10 групп × 4 трубы = 40 штук 22 Вт T8 светодиодных труб.	Устойчивость к взрывам IP65
Боковое освещение	2 ряда: 10 групп × 4 трубки = 40 штук 8 Вт T8 светодиодных труб.	IP65 взрывостойкость (повышенная)
Уровень освещенности	Освещенность ≥ 1000 LUX с специальными взрывозащитными световыми ящиками.	Высокая видимость
Управляющий кабинет	Стандартный реле и пусковой шкаф управления; Функции: Управление распылением, освещение, сигнализация об отказе, основное питание, аварийная остановка, дифференциальный датчик давления.	Противовзрывная проводка
6.0 ПОДВОКТ, СДВГ и вспомогательные устройства
Выпускные трубы	12 секций из выхлопных труб размером 800 × 800 × 1000 мм, 1 × 90° локтевой, 1 × 45° локтевой.	Включает спецификацию 15 м дымохода
Линия сжатого воздуха	Трубопровод DN15 из нержавеющей стали с сжатым воздухом; быстрые соединители типа T с левой и правой сторон; передняя часть оснащена комплектом AIRTAC FRL 3-х единиц (сепаратор нефти-воды + регулятор).	Включает AIRTAC FRL
Общая мощность	24 кВт (Вентиляторы 22 кВт + Освещение ~2 кВт).	380В/50Гц/3фазы
Документация и обслуживание	Включает руководство по эксплуатации, схему проводки, сертификат соответствия, перечень упаковки	Полный пакет поддержки

60-минутный печатный стенд из каменной шерсти. CoatTech Intelligent Equipment.

Сертифицированная пожарная безопасность и обеспечение качества

Системы панелей CoatTech проходят строгие испытания на печи аккредитованными национальными испытательными центрами (SCFRI / NFTC).

1.Проверенная целостность и изоляция:Сохранение стабильности конструкции и теплового сдерживания более60 минутпод воздействием интенсивного огня.

2Международное признание:Наши английские отчеты о проверкеCNAS,КРС, иILAC-MRAаккредитационные знаки, что делает их непосредственно приемлемыми для местных пожарных служб по всей Европе, Ближнему Востоку, Америке и Азии-Тихоокеанском регионе.

Полевые услуги "под ключ": от завода до полного функционирования

Мы не просто поставляем оборудование, мы гарантируем операционную готовность.

1- Полное инженерное досье:Немедленный доступ к подробным 3D чертежам, электрическим схемам, детальным расчётам цен и официальным отчетам об инспекции.

2Поддержка установки на месте:Мы отправляем1 старший полевой инженерна ваш сайт для12-15 дней.

3.Обновление эксплуатации системы и обучение:Наш техник проводит полные проверки на соответствие, тесты воздушного потока/нагрева, проверки безопасности и практическое обучение для вашей местной оперативной команды.

Часто задаваемые вопросы (FAQ)

Вопрос: Достаточно ли 50 мм сэндвич-панели из каменной шерсти для 1 часа огнестойкости?
Ответ: Да. На стене CoatTech®50 мм используется высокоплотная (100 кг/м3) каменная шерсть, скрепленная высокотемпературным клеем и силикатными волокнами.Он был официально сертифицирован по стандартам GB/T 9978 для поддержания структурной целостности и теплоизоляции в течение 60 минут.

Вопрос: Как я выбираю между вариантом 1 (5,60 м) и вариантом 2 (6,20 м)?

Ответ: Если доступная ширина свободного участка строго ограничена 5,60 метрами или меньше, выберите вариант 1.выберите вариант 2 для использования более широких дорожек обслуживания и доступа оператора.

Вопрос: Что включается в услуги по установке на месте в течение 12-15 дней?

Ответ: CoatTech предоставляет 1 специализированный техник на месте для руководства сборкой конструктивных панелей, проверкой уплотнения, выровнением каналов/компонентов, начальной зарядкой системы, эксплуатационными испытаниями,и обучение безопасности для вашего персонала по техническому обслуживанию.

Готовы оптимизировать свой объект?

Получите точные спецификации, 3D-рисунки и сертифицированные отчеты о испытаниях для вашего инженерного обзора.

Эксперт-инженер. Специализированный промышленный покрытие и распылитель
