1. Обзор системы

Полностью автоматическая линия жидкостного распыления представляет собой высокоэффективное интеллектуальное решение для нанесения жидких покрытий (например, красок, лаков, УФ-покрытий) на такие подложки, как металл, пластик и дерево. Эта интегрированная линия объединяет автоматическое распыление, транспортировку, сушку и модули контроля качества, обеспечивая бесшовное соединение с предшествующими/последующими процессами и пригодность для крупномасштабного непрерывного производства.

2. Основные компоненты

Модуль	Функциональное описание
Система автоматической загрузки	Автоматически позиционирует и загружает заготовки с помощью роботизированных манипуляторов или конвейеров, поддерживая гибкое крепление деталей неправильной формы.
Узел предварительной обработки	Опциональная очистка, обезжиривание, фосфатирование или плазменная обработка для обеспечения чистоты поверхности и адгезии.

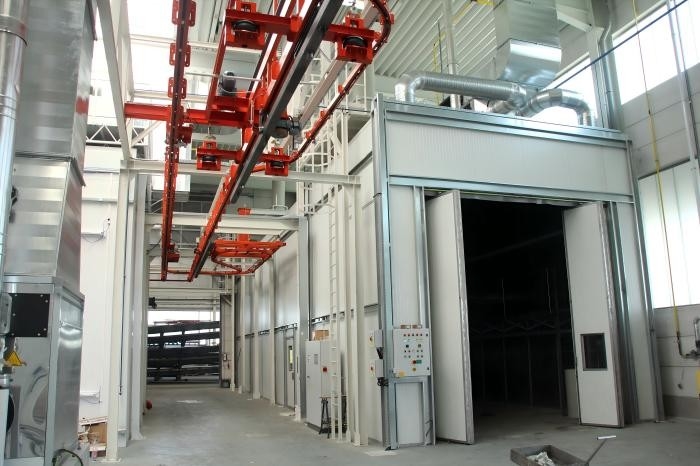

Камера жидкостного распыления	Оснащена многоосными роботизированными манипуляторами, высокоточными распылительными пистолетами и системами ОВК для водорастворимых/растворимых покрытий.

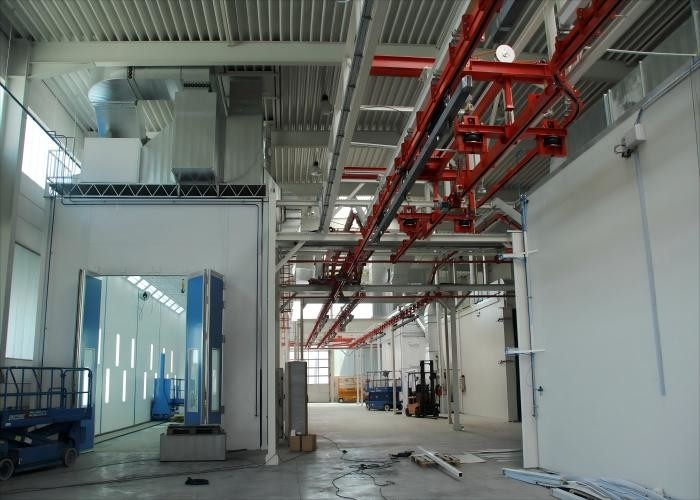

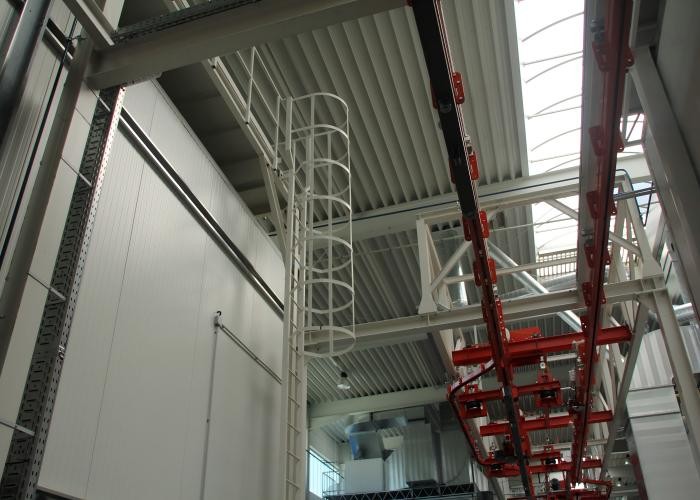

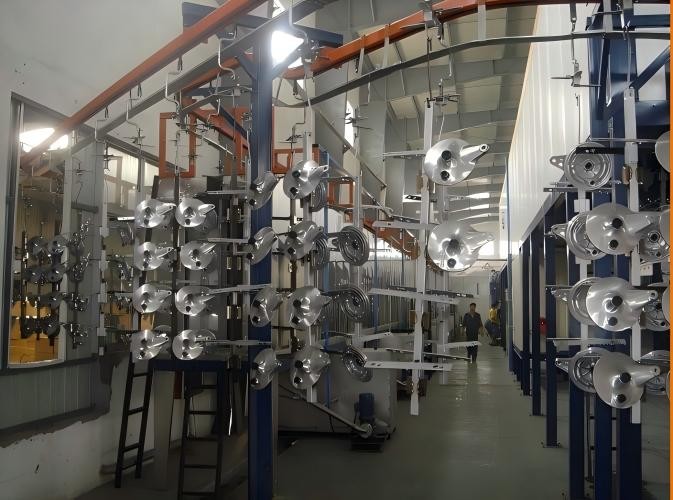

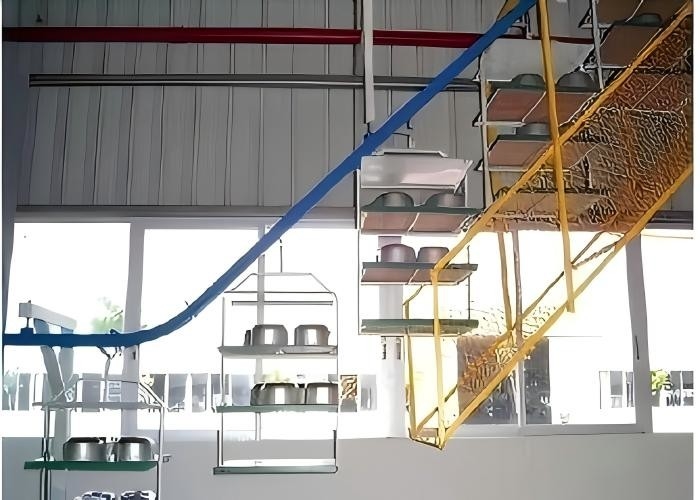

Транспортная система	Использует цепные или роликовые конвейеры с регулируемой скоростью с помощью частотного преобразователя, совместимые с верхними/подкатными конвейерами с регулируемым временем цикла.
Печь для отверждения и сушки	Интегрирует ИК-, циркуляцию горячего воздуха или УФ-отверждение для быстрого отверждения покрытий и оптимизации энергопотребления.
Интеллектуальная система управления	ПЛК + сенсорный экран HMI для мониторинга параметров процесса в реальном времени (расход, давление, температура) с сохранением/извлечением рецептов.
Система очистки выхлопных газов	Опциональная адсорбция активированным углем, термическое окисление (RTO) или фильтрация водяной завесой для соответствия стандартам выбросов ЛОС.

3. Технологический процесс

Загрузка заготовки → Предварительная обработка поверхности → Автоматическое распыление → Выдержка → Отверждение и сушка → Охлаждение → Контроль качества → Выгрузка

4. Технические преимущества

Высокая точность: Шестиосевые роботизированные манипуляторы с точностью повторного позиционирования ±0,1 мм для распыления на сложные поверхности.
Энергоэффективность: Замкнутая циркуляция краски снижает отходы; энергопотребление при сушке снижено на 30%.
Гибкость: Поддерживает переключение между одним/несколькими цветами, совместимо с мелкосерийной кастомизацией и массовым производством.
Соответствие экологическим нормам: Выбросы ЛОС соответствуют стандартам GB 16297; уровень шума ≤75 дБ(А).
Интеллект: ИИ-зрение определяет толщину/дефекты покрытия и автоматически регулирует параметры распыления.

5. Основные области применения

Автомобильная промышленность: Автоматическое распыление грунтовки/финишного покрытия для кузовов автомобилей.
Потребительская электроника: УФ-покрытия для корпусов телефонов/компьютеров; антикоррозионные покрытия для металлических деталей.
Строительные материалы: Финишные покрытия для деревянной мебели; декоративные покрытия для металлических дверей/окон.
Промышленное оборудование: Антикоррозионные покрытия для машин; распыление внутренней стенки труб.

6. Опциональные конфигурации

Система смешивания двухкомпонентных (2K) материалов: Для быстроотверждающихся эпоксидных/полиуретановых покрытий.
Климатизированное помещение для подачи краски: Обеспечивает стабильность для покрытий с высоким глянцем.

7. Технические параметры (пример)

Параметр	Спецификация
Размеры заготовки	Длина ≤5 м, Ширина ≤2 м, Высота ≤1,5 м
Эффективность распыления	80-120 шт./час (зависит от сложности)
Типы покрытий	Водорастворимые/Растворимые/УФ-покрытия
Точность толщины пленки	±5 мкм
Источник питания	380 В/50 Гц, пиковая мощность 150 кВт

Полностью автоматическая линия распыления краски и покрытия с конвейером с сенсорным экраном под управлением PLC 0

тег:

Место происхождения:	Китай
Фирменное наименование:	Coarrech
Сертификация:	ISO9001、CE
Номер модели:	CT8-100

Количество мин заказа:	1pc
Цена:	1000-100000 USD
Упаковывая детали:	С обычной пленкой и картонкой
Время доставки:	30 дней после внесения депозита
Условия оплаты:	T/T
Поставка способности:	10 комплектов/месяц

Скорость конвейера:	Регулируемый	приложение:	Металлические изделия
Послепродажное обслуживание:	Онлайн-поддержка/Инсталляция на местах, ввод в эксплуатацию и обучение	Тип покрытия:	Порошковое покрытие
Метод управления:	LC + сенсорный экран	материал:	Различные материалы приемлемы
Тип машины:	Спрей-кабинка, конвейерная система, отверждающая печь	Тип:	Автоматическая линия покрытия распылительной краской
Выделить:	Полностью автоматическая линия распыления краски , Линия распыления краски с ПЛК , Линия распыливания краски на конвейере
