Покрасочная камера и печь для отверждения глушителя

Покрасочная камера с водяной завесой для деталей выхлопной системы — распыление, выдержка и отверждение при 150 °C

Краткое описание продукта:Двухэтапная система отделки длинных и тяжелых компонентов выхлопной системы, таких как глушители, глушители и корпуса резонаторов. Детали подвешиваются горизонтально на прочной стойке, которая перемещается по напольным рельсам, распыляются в камере с водяной завесой, а затем помещаются в отдельную печь периодического отверждения для контролируемой отверждения при температуре 150 °C. Конфигурация подходит для стабильных, но скромных годовых объемов, где непрерывная автоматизированная линия была бы слишком перегружена.

01Что включает в себя система

Покрасочная камера с водяной завесой —водяная пленка из нержавеющей стали на задней стенке улавливает избыточное распыление в источнике; решётчатый пол с нисходящей вытяжкой поддерживает чистоту зоны дыхания оператора и предотвращает попадание красочного тумана обратно на детали

Зона вспышки —чистое, защищенное от пыли помещение, где влажная пленка выравнивается перед попаданием в печь.

Печь периодического отверждения —электрический нагрев доводит температуру груза до 150 °C и удерживает ее до отверждения, необходимого покрытию, а принудительная циркуляция обеспечивает равномерную температуру.

Сверхмощный стеллаж на напольных рельсах —детали висят горизонтально ярусами; загруженная стойка перемещается на роликах по напольным направляющим, поэтому один оператор может безопасно перемещать полную нагрузку

Контроль и безопасность —реле и кнопка управления распылением, блокировкой насоса, таймером отверждения, охлаждением, сигнализацией о неисправности и аварийной остановкой.

02Ключевые особенности

Эффективное улавливание избыточного распыления —водная пленка улавливает частицы краски и оседает в резервуаре, уменьшая переносимую по воздуху пыль и нагрузку на фильтр.

Стабильное поле воздушного потока —фильтрованная подача сверху с нисходящей вытяжкой снизу предотвращает попадание тумана на оператора и на готовую поверхность

Создан для длинных и тяжелых деталей —Стенд рассчитан на компоненты длиной до 2000 мм, а стеллажно-рельсовая система выдерживает нагрузки в несколько сотен килограммов.

Горизонтальное подвешивание —сохраняет нагрузку низкой и стабильной, позволяет размещать детали ярусами и сохраняет небольшую высоту кабины там, где высота над головой ограничена

Быстрое и равномерное отверждение —нагревательные элементы и высокотемпературный циркуляционный вентилятор быстро доводят температуру груза и равномерно удерживают его по всей стойке

Безопасное переключение системы охлаждения —заслонка с электроприводом переводит духовку в режим охлаждения для выпуска горячего воздуха в конце цикла

Пакетная операция —распыление и отверждение выполняются параллельно в двух установках, вместо одной кабины, ожидающей смены режима

03Технические данные

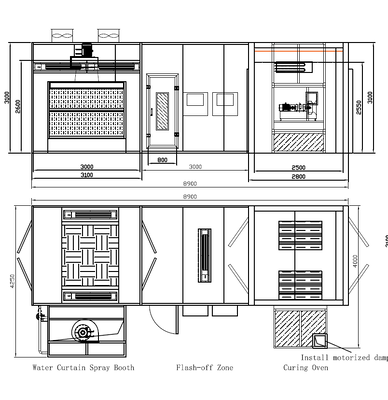

* Размеры, воздушный поток и теплопроизводительность подтверждаются при проектировании компоновки и зависят от размера детали, типа покрытия и требуемой мощности. Фигуры заготовок, приведенные выше, представляют собой один из обработанных примеров.

04Приложения

Эта конфигурация предназначена для выхлопных и высокотемпературных компонентов, которые длинные, умеренно тяжелые и производятся в стабильных, но скромных объемах:

Автомобильные выхлопы —глушители, глушители, кожухи резонаторов и выхлопные трубы в сборе

Промышленные выхлопы —корпуса выхлопных газов генераторов и двигателей, корпуса промышленных глушителей

Термостойкий режим —детали, покрытые термостойкими эмалями, требующие определенной температуры отверждения и времени выдержки

Изделия из нержавеющей и стальной стали —длинные сварные корпуса, трубчатые корпуса и аналогичные компоненты длиной примерно до 2000 мм.

Типичные покрытия включают термостойкую серебряную эмаль, грунтовку, финишное покрытие и другие системы на основе растворителей. Перед нанесением покрытия основания из нержавеющей стали следует обезжирить, подвергнуть пескоструйной очистке или загрунтовать — мы сообщим вам о способе предварительной обработки, когда вы отправите нам данные о покрытии.

05Выбор правильной конфигурации

06Преимущества для клиентов

Пропорциональные инвестиции — пакетная система обеспечивает стабильные, скромные объемы без оплаты неиспользованной мощности непрерывной линии.

Чистая отделка — захват водяной завесы и отвод нисходящего потока предотвращают попадание избыточного распыления на влажную пленку.

Безопасное обращение с тяжелыми грузами — рельсы и ролики перемещают нагруженные стеллажи вместо людей, несущих тяжелые и влажные детали.

Повторяемое лечение — контролируемое линейное изменение, время выдержки и принудительная циркуляция дают равномерные результаты по всей нагрузке.

Гибкий для смешанных размеров — стойки и программы адаптируются по мере изменения ассортимента продукции.

Часто задаваемые вопросы

Вопрос: Что такое покрасочная камера глушителя?A: Покрасочная камера, рассчитанная и оборудованная для длинных компонентов выхлопной системы, таких как глушители и глушители. В этой системе это камера с водяной завесой: стекающая водяная пленка на задней стенке улавливает излишки брызг, прежде чем они смогут подняться в воздух.

Вопрос: Зачем сочетать его с отдельной печью для отверждения?Ответ: Потому что распыление и отверждение могут выполняться параллельно — распыляется одна стойка, пока отверждается другая. Это повышает эффективную пропускную способность без использования одной кабины большего размера.

Вопрос: Какую температуру может достигать духовка?Ответ: Стандартная конфигурация достигает температуры 150 °C и удерживает ее в течение времени отверждения, необходимого покрытию, с принудительной циркуляцией для равномерной температуры. Более высокие уставки доступны по запросу.

Вопрос: Как тяжелые детали перемещаются между зонами?A: Детали висят горизонтально на стальной стойке, которая перемещается на тяжелых роликах по направляющим пола. Один оператор может перемещать полную загрузку, а передаточные тележки поддерживают параллельную работу камеры, зоны выдержки и печи.

Вопрос: Может ли он обрабатывать другие детали, кроме глушителей?А: Да. Подойдет любой длинный, умеренно тяжелый металлический компонент длиной примерно до 2000 мм — корпуса глушителей, кожухи выхлопных газов, сварные корпуса и трубчатые конструкции. Компоновка стоек и рельсов изготавливается с вашей стороны.

Вопрос: Могу ли я выбрать сухую фильтрацию вместо водяной завесы?А: Да. Оба доступны. Водяная завеса подходит для покрытий на основе растворителей и для более высоких нагрузок при распылении; Камеры с сухой фильтрацией подходят для небольших объемов или мест, где обработка воды нецелесообразна.

В: Подходит ли он для деталей из нержавеющей стали?О: Да, но нержавеющая сталь требует подготовки. Перед нанесением покрытия обезжирьте и отпескоструйте или используйте подходящую грунтовку. Отправьте нам паспорт вашего покрытия, и мы посоветуем вам способ предварительной обработки.

Вопрос: Предоставляется ли документация CE?А: Да. Мы поставляем документацию CE, руководства на английском языке, а также взрывозащищенные вентиляторы и двигатели. Классификация ATEX подтверждается на вашем объекте и температуре вспышки покрытия до того, как спецификация будет зафиксирована.

Вопрос: Какая информация вам нужна для предложения?A: Размеры и вес детали, тип покрытия с TDS/MSDS, требуемая температура и время отверждения, годовая производительность и график смен, доступные коммунальные услуги, а также планировка цеха с размерами дверей.

Посмотрите это в действии:ознакомьтесь с практическим примером этой системы, поставленной европейскому производителю выхлопных систем — покрасочная камера с водяной завесой, печь периодического отверждения и напольная стойка для перемещения термостойкого покрытия глушителя.

Свяжитесь с г-ном Тимом для получения предложения:+86 189 8118 9424 ·Coattech@spraying-booth.com  ·www.spraying-booth.com

Отправьте нам размеры, вес вашей детали, паспорт покрытия и годовой объем производства — мы спроектируем подходящую покрасочную камеру и печь для отверждения для вашей мастерской.
