Интерьер покрасочной камеры: секция подачи воздуха, фильтрации и обогреваДата: 22 сентября 2026 г.

Категория: Продукты / Покрасочные камеры   |   Покрасочная и сушильная камера с отделкой чистой комнаты, подачей фильтрованного воздуха и напольной вытяжкой

 Данный документ описывает интерьер покрасочной камеры CoatTech, предназначенной для покраски и сушки. Кабина оснащена гладкими белыми стеновыми панелями, четырьмя встроенными блоками подачи и фильтрации воздуха с щелевыми выходами, металлическим решетчатым полом с фильтрующим материалом под ним, потолочным освещением и знаками безопасности. Под блоками подачи проходит распределительный трубопровод с запорными клапанами. Среда трубопровода и источник нагрева настраиваются для каждого проекта и подтверждаются на заводской табличке оборудования перед поставкой.

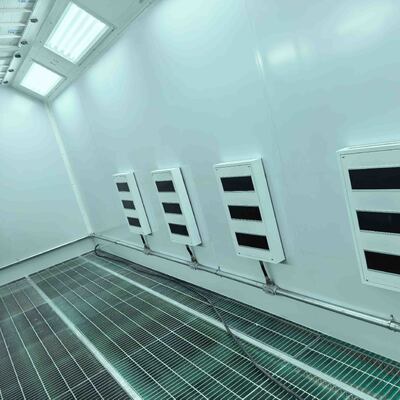

  01    Что показано на изображении

Четыре встроенных блока подачи / фильтрации — четыре белые панели, встроенные в стену, каждая с длинным черным щелевым выходом, подающим фильтрованный воздух в кабину

Трубопровод с клапанами — металлический трубопровод с запорными клапанами под панелями — среда зависит от проекта и не может быть определена только по фотографии

Гладкие белые стеновые панели — чистые, моющиеся поверхности стен со светлой отделкой, которые улучшают отражение света и облегчают обнаружение загрязнений

Металлический решетчатый пол с фильтрующим материалом — стальной решетчатый пол с зеленым фильтрующим материалом под ним, улавливающим опыл на уровне пола

Потолочные светильники — герметичные, потолочные светильники, обеспечивающие яркое, равномерное освещение для подбора цвета и контроля

Знаки безопасности — зеленый знак аварийного выхода над проемом и красно-желтая этикетка предупреждения о горячей поверхности на панели, указывающая на наличие нагреваемых поверхностей в кабине

  02    Ключевые особенности

Подача фильтрованного воздуха — встроенные блоки со щелевыми выходами равномерно распределяют чистый, фильтрованный воздух в рабочей зоне

Улавливание опыла на уровне пола — решетчатый пол и фильтрующий материал под ним улавливают красящий туман до стадии вытяжки

Моющаяся отделка стен — гладкие белые панели устойчивы к краске и растворителям и быстро очищаются между сменой цветов

Яркое, равномерное освещение — потолочные светильники расположены для равномерного освещения с минимальным затенением на изогнутых панелях

Обслуживаемый трубопровод — распределительный коллектор с запорными клапанами позволяет обслуживать каждую секцию без остановки всей камеры

Четкая маркировка безопасности — знаки аварийного выхода и предупреждения о горячей поверхности обеспечивают безопасную и соответствующую требованиям рабочую среду

Вид чистой комнаты — упорядоченное расположение панелей, трубопроводов и пола демонстрирует камеру, предназначенную для контролируемой, повторяемой отделки

  03    Технические данные

* Среда трубопровода, источник нагрева, объем воздушного потока и классы фильтров подтверждаются в процессе проектирования и на заводской табличке оборудования. Не предполагайте тип нагрева только по фотографиям.

  04    Почему это важно в линии нанесения покрытий

Качество отделки зависит от того, что происходит с воздухом. Фильтрованный подаваемый воздух защищает влажную пленку от пыли, улавливание на уровне пола удаляет опыл до его оседания, а яркое освещение позволяет оператору видеть дефекты, пока еще есть время их исправить. Вместе блоки подачи, решетчатый пол, фильтрующий материал и освещение в этой камере превращают закрытое пространство в контролируемую среду отделки.

  05    Преимущества для клиента

Более чистая отделка — фильтрованный подаваемый воздух и улавливание на уровне пола уменьшают дефекты от пыли и опыла.

Более быстрая смена цветов — гладкие моющиеся панели и доступный фильтрующий материал упрощают очистку.

Более простое обслуживание — запорные клапаны на коллекторе позволяют проводить обслуживание по секциям.

Лучшие условия труда — равномерное освещение и четкая маркировка безопасности способствуют точному и безопасному выполнению работ.

Конфигурируемый обогрев — источник тепла выбирается в соответствии с доступными коммунальными услугами и эксплуатационными расходами.

Часто задаваемые вопросы

В: Что показано на этом интерьере покрасочной камеры?  О: Кабина покрасочной и сушильной камеры с четырьмя встроенными блоками фильтрации воздуха, металлическим решетчатым полом с фильтрующим материалом под ним, распределительным трубопроводом с клапанами, потолочным освещением и знаками безопасности.

В: Являются ли трубы под панелями газовыми трубами?  О: Не обязательно. Трубы с клапанами под блоками подачи могут транспортировать сжатый воздух, воду, термомасло, пар или газ. Сжатый воздух является наиболее распространенным в покрасочной камере; термомасло или горячая вода используются для косвенного нагрева. Газовое отопление требует газовой линии с желтой маркировкой, группы соленоидных клапанов, горелки и дымохода наружу. Подтвердите информацию на заводской табличке оборудования или у поставщика перед заказом.

В: Что представляет собой зеленый материал на полу?  О: Фильтрующий материал под металлической решеткой. Он улавливает красящий опыл на уровне пола до того, как воздух достигнет стадии вытяжной фильтрации, защищая воздуховоды и сокращая объем технического обслуживания.

В: Что делают четыре стеновые панели?  О: Это встроенные блоки подачи и фильтрации воздуха. Фильтрованный воздух поступает в кабину через длинные щелевые выходы, обеспечивая равномерный, контролируемый поток воздуха в рабочей зоне.

В: Можно ли выбрать источник нагрева для нашего объекта?  О: Да. Источником нагрева может быть электрический, газовый, дизельный, термомасляный или паровой, в зависимости от доступных коммунальных услуг, требуемой температуры и эксплуатационных расходов. Источник подтверждается в процессе проектирования.

В: Безопасна ли камера в эксплуатации?  О: Да. Камера оснащена знаками аварийного выхода, этикетками предупреждения о горячей поверхности и защищенными коммуникациями. Окончательные устройства безопасности специфицируются в соответствии с требованиями объекта и местными нормами.
