Специальный подъемник покрасочной камеры длиной 14 метров с передним выдвижением

Практический пример: изготовленный на заказ 14-метровый подъемник покрасочной камеры с выдвижением вперед для южнокорейского производства автобусов

1. Предыстория проекта

В современном автомобилестроении и железнодорожном производстве нанесение покрытий на крупногабаритные детали, такие как автобусы и вагоны поездов, представляет собой серьезную операционную проблему. Недавно компания CoatTech Intelligent Equipment заключила партнерское соглашение с Pailant, уважаемой компанией из Южной Кореи, для разработки узкоспециализированного подъемного решения. Клиенту требовалась массивная автоматизированная подъемная платформа для новой крупногабаритной покрасочной камеры, которая облегчила бы отделку поверхности, сварку и покраску крупных компонентов автобуса.

2. Основные проблемы

Стандартные подъемники покрасочных камер обычно имеют длину от 3 до 7 метров. Однако этот конкретный проект требовал чрезвычайной индивидуальности из-за строгих пространственных граничных условий и огромных размеров заготовок:

Массивная заготовка: размеры компонентов (включая технологическую платформу) составляли 12,5 м (Д) x 2,5 м (Ш) x 3,3 м (В).

Пространственные ограничения: Внутренние размеры кабины составляли 16 х 6 х 5,3 м при эффективной рабочей ширине всего 5,2 м, что оставляло небольшой запас для установки подъемного механизма в 400 мм с каждой стороны.

Индивидуальная мобильность: клиент требовал, чтобы платформа не только поднималась вертикально, но и имела уникальное горизонтальное выдвижение вперед на 300 мм, чтобы операторы могли безопасно приближаться к заготовке.

3. Решение CoatTech

Понимая срочность производственного графика клиента, команда инженеров CoatTech работала всю ночь, чтобы в течение 24 часов предоставить комплексное 3D-механическое моделирование и коммерческое предложение.

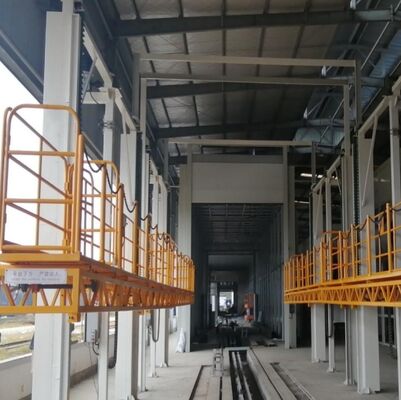

Наше решение включало в себя специальную 14-метровую боковую электрическую подъемную платформу. Чтобы обеспечить абсолютную структурную целостность и синхронизированное движение на таком длинном промежутке, в конструкцию были включены:

Механизм двойной безопасности: одновременное использование сверхпрочных цепей и стальных тросов для предотвращения случайного свободного падения.

Телескопическое удлинение: специальная механическая конструкция, позволяющая плавно выдвигать платформу шириной 500 мм вперед еще на 300 мм.

Дополнительные взрывозащищенные обновления: обеспечение гибких электрических конфигураций (стандартных и ATEX/EX-защищенных) для точного соответствия протоколам безопасности южнокорейского объекта.

4. Технические характеристики

5. Заключение

Этот проект подчеркивает способность CoatTech быстро воплощать сложные пространственные и механические требования в надежное оборудование для нанесения покрытий промышленного уровня. Обеспечивая точное проектирование и быстрое обслуживание клиентов в разных часовых поясах, мы даем возможность мировым производителям повысить эффективность своих покрытий и безопасность на рабочем месте.
