Настроенная сверху открытая распылительная краска для трансформеров.

минимальный заказ:	1
цена:	USD8000-USD12000/SET
Стандартная упаковка:	С обычным фильмом и коробкой
Срок доставки:	15 дней после депозита
Способ оплаты:	Т/Т
Емкость поставок:	30 комплектов/месяц

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

CoatTech

Сертификация

Номер модели

Покрасочная камера с открытым верхом для трансформаторов

Источник питания::

380 В/50 Гц/3PH или другой вариант

Использование энергии::

Дизельное топливо, газ, паровой, электрический или другой вариант

Главная дверь::

Стиль складывания или стиль электрического катания

Приложение::

Автобус/грузовик или другие металлические продукты

Источники энергии::

Вода, электричество, газ

Покрытие:

10-50um

Уровень шума:

≤80 дБ

Материал:

Сталь

Использование:

Автомобильная краска, краска мебели, промышленная краска

Система отопления:

Горелка бренда Riello

Выделить:

специальный сверху открытый распылитель краски кабины

Трансформаторы распылительная кабина с гарантией

Спрейная краска CoatTech

Описание продукта

Специальное открытое отделение краски для тяжелых трансформаторов: история успеха в Саудовской Аравии

ВведениеВ CoatTech мы специализируемся на решении сложных задач промышленного покрытия.разработать и изготовить специализированную крупномасштабную кабинку для покраскиПроект потребовал уникального подхода для учета огромных размеров промышленных трансформаторов и конкретных ограничений заказчика.

Проблема: как справляться с тяжелыми работамиПокрытие промышленных трансформаторов представляет собой логистическую проблему.маневрировать эти рабочие части в стандартный боковой вход кабинки краски очень неэффективно и иногда невозможноЗаказчик в значительной степени полагался на существующие системы воздушных кранов для перемещения своих трансформаторов.Они нуждались в высокопроизводительной среде покраски, которая не будет препятствовать работе их кранов или требует полного ремонта рабочего процесса их объекта.

Решение CoatTech: высокоточный открытый дизайнЧтобы удовлетворить эти требования, наша инженерная команда разработала специально разработанныйОткрытая краска сверхуЭта инновационная конфигурация позволяет безопасно и точно опускать тяжелые трансформаторы непосредственно в рабочее пространство с помощью существующих наземных кранов клиента.

Как только деталь установлена на место, специализированный механизм крыши надежно закрывается, создавая изолированную, контролируемую среду, которая соответствует самым высоким стандартам промышленной покраски и вентиляции.

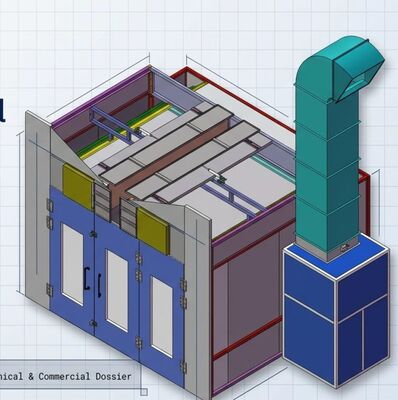

Настроенная сверху открытая распылительная краска для трансформеров. 0

Ключевые моменты проекта

1Бесшовная интеграция крана: конструкция погрузки на крыше полностью исключает необходимость в сложных маневрах на уровне пола, резко сокращая время погрузки и разгрузки.

2Большая мощность: конструкция с большими внутренними размерами, специально разработанная для размещения больших промышленных трансформаторов.

3.Улучшенное управление воздушным потоком: кабина обеспечивает оптимальное улавливание перераспыления и выхлоп, гарантируя безупречную отделку при сохранении безопасной, чистой среды для операторов.

4.Оптимизация оборудования: путем адаптации к существующему оборудованию для подъема,Решение позволило максимально увеличить рабочее пространство заказчика без необходимости дорогостоящих структурных изменений здания..

Настроенная сверху открытая распылительная краска для трансформеров. 1

Техническая спецификация:

Технические спецификации для распылителя трансформатора с открытым крылом
Модель: специальный сверху открытый распылитель (приспособленный для работы джиб-крана)
Компонент / Параметр	Подробная спецификация
Внутренние размеры	4400 × 3700 × 3500 мм (L × W × H)
Внешние измерения	4520 × 5300 × 4500 мм (L × W × H)
Выхлопная яма с низким течением	Дизайн центральной ямы. Размеры: 4000 × 3000 мм, Глубина: 800 мм. Поддерживаемая квадратной трубкой. Покрыта плоской железной решеткой для тяжелых работ размером 30 × 4 мм. Грузоподъемность: 500 кг/м2.
Главные двери входа/выхода	Дизайн пропускания (передний и задний). Открытие двери: 3000 × 3200 мм (W × H). Складные двери с квадратной трубкой и цветным покрытием из стальной плиты. Изоляция ПУ-ядра.Особенности квадратных закаленных стеклянных окон наблюдения и механических замков давления на центральных панеляхМожно использовать как двери для персонала.
Стенные панели	Сборка высокопрочных каменная шерсть Эффективная ширина: 1150 мм, общая толщина: 50 мм. Внутренняя и наружная оболочки - 0,426 мм белые стальные пластины с каменной шерстью.
Крыша / верхние панели	Сборка высокопрочных каменная шерсть Эффективная ширина: 1150 мм, общая толщина: 50 мм. Внутренняя и наружная оболочки - 0,426 мм белые стальные пластины с каменной шерстью.
Система освещения	Верхнее освещение: 2 ряда (4 комплекта × 4 трубы = 16 штук 18 Вт труб).

	Боковое освещение: 2 ряда (4 комплекта × 4 трубы = 16 штук 18 Вт труб).

	Использует специальные Т8 светодиодные трубки для распылителей, размещенных в Устойчивость к взрывам IP65 Общая освещенность: ≥ 1000 LUX.
Пленарная палата	Размеры: 4400 × 3700 × 500 мм (L × W × H). Поддерживается квадратными трубными скобками.
Дизайн верхнего открытия	Крыша имеет 500 мм широкий полный длину доступный слот, предназначенный для цепочки гиб крана/подъемного прохода. пневматические амортизаторы с обеих сторон (обычно открыты, автоматически закрываются при начале окраски для обеспечения герметичности и отрицательного давления).

(Для Джиб Крана)
Отдел кабинета	Сварная квадратная трубная структура, боковая конфигурация.
Объект подачи воздуха	Оборудована 1 комплектом центрифугированного вентилятора с двойным входом (с ремнем). Взрывостойкий двигатель Модель вентилятора: TAE-500H. Общий объем воздуха: 20 000 м3/ч (приблизительно 11 770 CFM).
Устройство выхлопного воздуха	Оборудована 1 комплектом центрифугированного вентилятора с двойным входом (с ремнем). Взрывостойкий двигатель Модель вентилятора: TAE-450H. Общий объем воздуха: 20 000 м3/ч (приблизительно 11 770 CFM).
Система фильтрации	1. Первичный воздушный фильтр: EN 779 Класс G3.

	2. Подвысокоэффективный потолочный фильтр: Покрытие 3D-клеем полной глубины; EN 779 класс F5.

	3. Фильтр из стеклянных волокон: Установка как на подвале, так и на нижней части выхлопного шкафа.

	4. Активированный угольный фильтр: Гранулированный активированный уголь, специально предназначенный для адсорбирования ЛОС (бензол, ксилен и т.д.) для нулевых внешних выбросов дыма.
Электрическая система управления	Контрольная панель с обычными реле и кнопками нажатия. Включает: переключатели для покраски / освещения, индикатор неисправности и сигнализацию, главный выключатель питания, кнопку аварийного остановки и датчик давления (манометр).
Система канализации	Включает в себя 3 секции из выхлопных труб размером 700 × 700 × 1000 мм, 1 кусок 90° и 1 кусок 45°.
Общая мощность	14 кВт
Документы	Руководство по техническому обслуживанию, схемы электрической проводки, сертификат соответствия, список упаковки и чертежи 3D-дизайна.
Примечания и гарантия	1. Гарантия на оборудование составляет 1 год. Поставщик предоставляет бесплатное обслуживание для проблем с качеством в течение этого периода. Платные услуги доступны после истечения гарантии.

	2Потребительные материалы (прожекторы, фильтры) и повреждения, вызванные человеком, исключены из гарантии.

Настроенная сверху открытая распылительная краска для трансформеров. 2

Свяжитесь с нами сегодняГотовы оптимизировать процесс покрытия тяжелого оборудования?

КонтактТим., Менеджер по маркетингу и продажам за рубежом, чтобы обсудить ваши требования к специальным распылителям и обеспечить техническую консультацию.

Настроенная сверху открытая распылительная краска для трансформеров. 3
