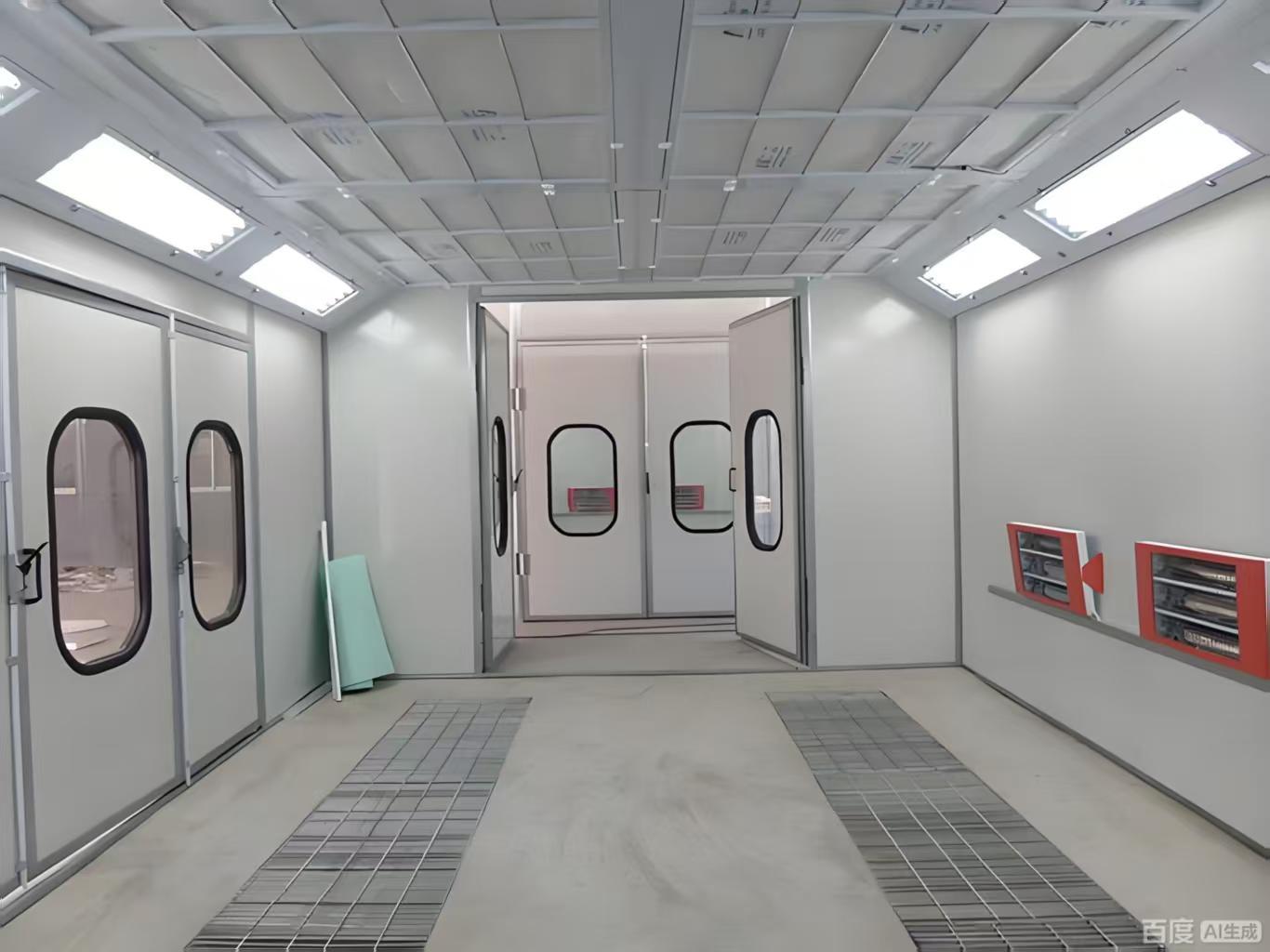

Автомобильная покрасочная камера для автобусов, грузовиков, стандартная дизельная
Преимущества:
Быстрое и надежное управление температурой
Высокопроизводительная система отопления: Две независимые нагревательные установки, каждая с дизельной горелкой Riello RG5S (максимальная мощность 260 000 кВт) и теплообменником из нержавеющей стали 304, обеспечивают быстрый нагрев: от 0°C до 20°C для распыления и от 20°C до 60°C для выпечки в течение 10–15 минут.
Гибкие варианты топлива: Поддерживает дизельное топливо, природный газ, электричество или инфракрасный нагрев, обеспечивая адаптивность к местной доступности энергии и соображениям стоимости.
Равномерное распределение тепла: Разработанная система рециркуляции воздуха и большой объем воздушного потока обеспечивают постоянную температуру во всей рабочей зоне, что критически важно для достижения равномерного отверждения покрытия и оптимального качества отделки.
Технические характеристики
Эта крупномасштабная, полнофункциональная покрасочная камера разработана для высокообъемной, профессиональной промышленной покраски, выпечки и отделки. Ее прочная конструкция и передовые системы обеспечивают контролируемую, безопасную и эффективную среду.
1. Конструкция и размеры
Просторная рабочая зона: Предлагает значительное внутреннее рабочее пространство размером 15 000 мм (Д) × 5 000 мм (Ш) × 5 000 мм (В).
Прочная конструкция: Построена со стеной из сэндвич-панелей EPS толщиной 70 мм и панелью крыши EPS толщиной 50 мм (с возможностью использования минеральной ваты или полиуретана), отделана сталью белого цвета толщиной 0,426 мм и герметичными стальными краями.
Доступность: Оснащена большой 4-створчатой главной дверью (4000 x 4600 мм) и двумя стандартными рабочими дверями (800 x 2000 мм) с окнами для наблюдения и замками давления.
2. Усовершенствованная система воздушного потока и вентиляции
Высокая производительность обработки воздуха: Оснащена двумя независимыми блоками приточного воздуха и двумя блоками вытяжного воздуха для точного контроля окружающей среды.
Подача воздуха: Общий расход 40 000 м³/ч через центробежные вентиляторы с внешним ротором (2 двигателя по 7,5 кВт на блок).
Вытяжка воздуха: Общий расход 4000 м³/ч через центробежные вентиляторы с ременным приводом (2 двигателя по 11 кВт).
Универсальные воздуховоды: Система включает в себя несколько прямых воздуховодов 1000x1000 мм, колена 90° и 45°, что обеспечивает гибкую и эффективную компоновку трубопроводов для оптимального управления воздушным потоком.
3. Комплексная фильтрация и экологический контроль
Многоступенчатая фильтрация: Четырехступенчатая система фильтрации обеспечивает чистый всасываемый воздух и безопасный выхлоп:
Первичный фильтр (G3)
Фильтр суб-высокой эффективности (F5)
Фильтр-уловитель краски (G3)
Фильтр с активированным углем для адсорбции ЛОС (бензол, ксилол).
Мощная система отопления: Две независимые системы, каждая с дизельной горелкой Riello RG5S (максимальная мощность 260 000 кВт) и теплообменником из нержавеющей стали. Способна повышать температуру камеры от 0°C до 20°C для распыления и до 60°C для выпечки в течение 10-15 минут. (Доступны варианты с природным газом/электричеством/ИК).
Оптимальная рабочая среда и безопасность
Отличное освещение: Обеспечивает освещенность ≥1000 люкс с помощью комбинации из 80 верхних и 88 поясных взрывозащищенных светодиодных ламп мощностью 18 Вт.
Интегрированная система управления: Централизованная электронная панель управления управляет всеми функциями: распылением, нагревом, выпечкой, таймерами сушки, освещением и аварийной остановкой. Она включает в себя регуляторы температуры, датчики (амперметр, вольтметр, давление) и системы сигнализации для полного оперативного контроля.
Варианты пола и вентиляции: Оснащена решетчатым полом с плоскими железными и кручеными стальными решетками (24 штуки) и предлагает опциональную конфигурацию вытяжки из боковой стенки.
|
Внутри
размер
|
15000 × 5000 × 5000 мм (Д × Ш × В) |
|
снаружи
размер
|
15130 × 6890 × 5600 мм (Д×Ш×В) |
| Подвал |
Имеется 2 ряда плоских железных решеток 30x4 + решетки из крученой стали ⌀8 (24 штуки) с обеих сторон земли (опциональная вытяжка из боковой стенки) |
| передняя дверь |
Размер двери: 4000 × 4600 мм (Ш×В), дверь из листового металла, 4 створки двери, квадратное окно из закаленного стекла, заполнение: EPS. (Заполнение можно регулировать, а ворота можно оборудовать электрической рулонной шторкой) |
| рабочая дверь |
2 комплекта, размер рабочей двери: 800×2000 мм (Ш×В), оснащена
замок давления и стеклянное смотровое окно
|
| стеновая панель |
Стеновая панель EPS, эффективная ширина 1150 мм, общая толщина 70 мм,
толщина стального листа: 0,426 мм, белая, стальные края герметичны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| крыша |
Стеновая панель EPS, эффективная ширина 1150 мм, общая толщина 50 мм,
толщина стального листа: 0,426 мм, белая, стальные края герметичны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| освещение |
Верхнее освещение: 20 групп × 4 шт. = 80 шт. ламп по 18 Вт
Поясное освещение: 22 группы × 4 шт. = 88 шт. ламповых трубок по 18 Вт, светодиодные
ламповые трубки, взрывозащищенный световой короб
Освещенность ≥1000 люкс
|
|
Блок
установка
|
Вход воздуха сбоку, выхлоп сзади, квадратная труба
сварка + алюминиевая Т-образная рама, белая краска, высокопрочная машинная плита из минеральной ваты толщиной 20 мм
|
|
Приток
Блок
(2 группы)
|
Каждая группа оснащена 2 центробежными вентиляторами с внешним ротором и двойным входом, мощность одного двигателя: 7,5 кВт; общий расход: 40000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; пневматическая регулировка воздушной заслонки, пневматическая заслонка циклического запуска. |
|
Вытяжка
Блок
(2 группы)
|
Каждая группа оснащена 1 центробежным вентилятором с двойным входом, ременным приводом, мощность одного двигателя: 11 кВт; общий расход: 4000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; ручная регулировка вытяжной заслонки. |
|
Отопление
Система
(2 комплекта)
|
Каждая группа оснащена дизельной горелкой Riello RG5S с
максимальная тепловая мощность 26 000 кВт; оснащена теплообменной печью из нержавеющей стали 304; повышение температуры при покраске: 20°C (от 0°C до 20°C в состоянии распыления); выпечка краски: 10-15 минут (от 20° до 60°C) состояние краски. (Можно выбрать отопление природным газом, электрическое отопление
трубчатое отопление и инфракрасное отопление лампами)
|
|
фильтрация
Каждая группа подачи и вытяжки воздуха оснащена 4 секциями прямых воздуховодов 10 00 x 10 00 x 1000 мм, 1 секцией колена 10 00 x 10 00 мм 90° и 1 секцией колена 10 00 x 10 00 мм 45°;
|
1Первичный фильтр подачи воздуха: уровень EN 779: G3
2 суб-высокоэффективная фильтрация: трехмерная вязкость по всей глубине; уровень EN799: F5,
3 Фильтрация стекловолокнистым ковром, устойчивым к краске: уровень EN 779: G3;
4. Фильтрация частицами активированного угля: адсорбирует бензол и ксилол в выхлопных газах
|
| Электронная система управления |
Распыление краски, нагрев распылением краски, выпечка краски, настройка времени сушки, переключатель освещения, индикатор неисправности, регулятор температуры, выключатель питания, выключатель аварийной остановки, таймер, ограничитель температуры, амперметр, вольтметр, манометр, сигнализация давления |
|
Система
Каждая группа подачи и вытяжки воздуха оснащена 4 секциями прямых воздуховодов 10 00 x 10 00 x 1000 мм, 1 секцией колена 10 00 x 10 00 мм 90° и 1 секцией колена 10 00 x 10 00 мм 45°;
|
общая мощность |
| 56 кВт |
Большая автомобильная покрасочная камера разработана для удовлетворения различных потребностей с использованием первоклассных технических характеристик |
и адаптируемых функций. Внутренние размеры составляют 6900 × 3900 × 2650 мм (Д × Ш × В), (МОЖЕТ БЫТЬ ИЗГОТОВЛЕНО НА ЗАКАЗ),
в то время как внешние размеры составляют 7000 × 5350 × 3400 мм (Д × Ш × В). (МОЖЕТ БЫТЬ ИЗГОТОВЛЕНО НА ЗАКАЗ) Прочный подвал
оснащен ограждением из оцинкованного листа, поддерживаемым квадратными трубами и решеткой пола, обеспечивающей общую несущую
способность 2,4 т, регулируемую по мере необходимости.
Главная передняя дверь размером 3000 × 2600 мм (Ш×В) имеет три створки с квадратными окнами из закаленного стекла и заполнением EPS.
Дополнительная рабочая дверь размером 800×2000 мм (Ш×В) включает в себя замок давления и смотровое окно.
Стеновые панели EPS и крыша из оцинкованного листа обеспечивают надежную изоляцию, доступны дополнительные материалы.
Система освещения обеспечивает более 1000 люкс с 32 верхними и 16 поясными светодиодными лампами. Блок подачи воздуха эффективно управляет
входом и выходом, с помощью горелки Riello RG5S для оптимального нагрева. Комплексная система фильтрации обеспечивает
чистую рабочую среду, а электронная система управления обеспечивает точный операционный контроль. Общая мощность
потребность составляет 17 кВт. (МОЖЕТ БЫТЬ ИЗГОТОВЛЕНО НА ЗАКАЗ)
