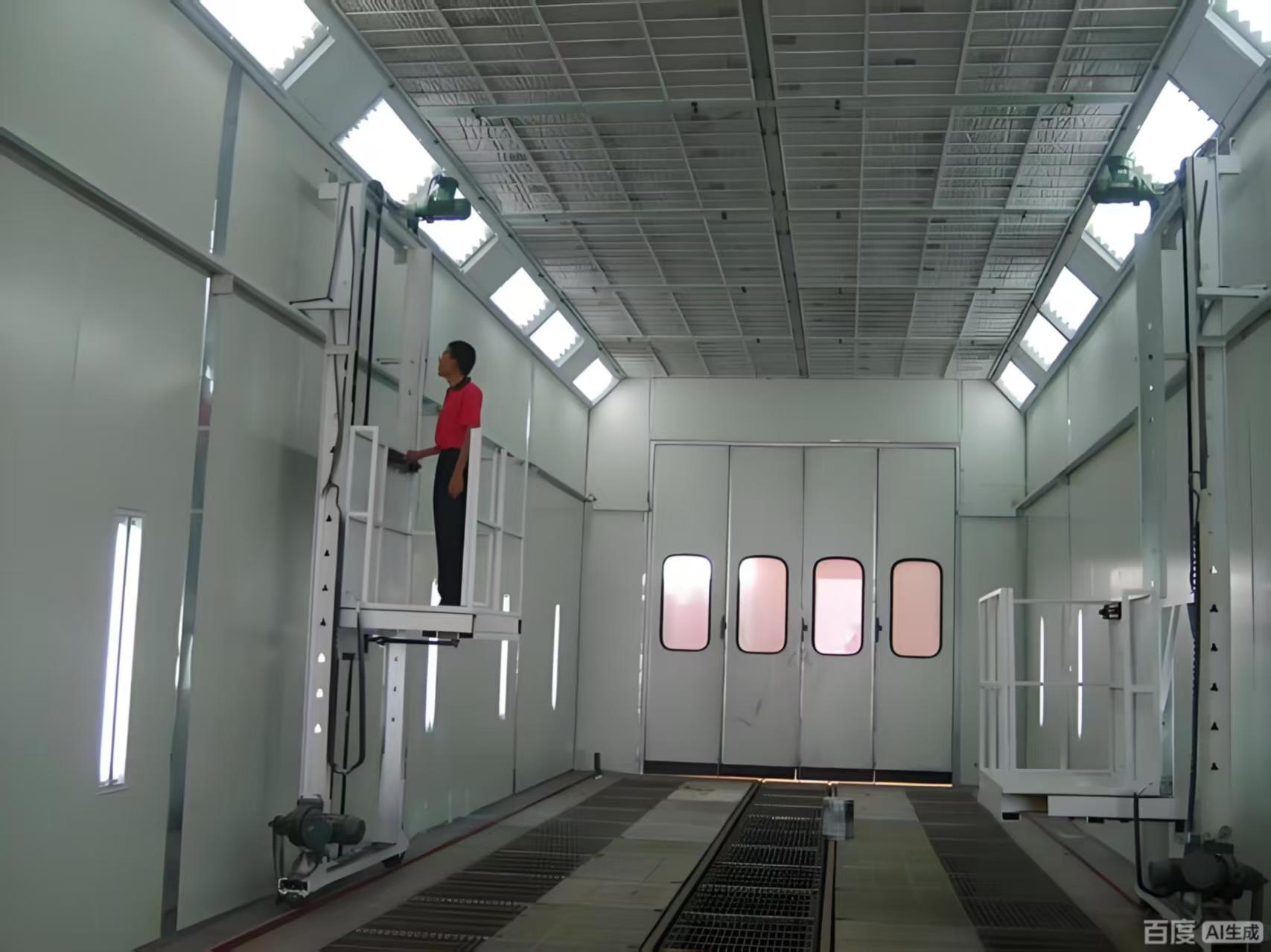

Роскошная покрасочная камера для автомобилей, большая стеклянная дверь, покрасочная комната для автомобилей
Оптимальная рабочая среда и безопасность
Отличное освещение: обеспечивает освещенность ≥1000 люкс за счет комбинации 80 верхних и 88 поясных взрывозащищенных светодиодных ламп мощностью 18 Вт.
Интегрированная система управления: централизованная электронная панель управления управляет всеми функциями: распылением, нагревом, выпечкой, таймерами сушки, освещением и аварийной остановкой. Она включает в себя регуляторы температуры, датчики (амперметр, вольтметр, давление) и системы сигнализации для полного оперативного контроля.
Варианты пола и вентиляции: Оснащена решетчатым полом с плоскими железными и кручеными стальными решетками (24 штуки) и предлагает опциональную конфигурацию выхлопа из боковой стенки.
Преимущества:
Высокая производительность: разработана для быстрого, равномерного нагрева и мощного, сбалансированного воздушного потока.
Превосходное качество отделки: отличное освещение и ультрачистый, фильтрованный воздух обеспечивают первоклассные результаты отделки.
Операционная безопасность: построена со взрывозащищенным освещением, комплексной системой фильтрации и полным электронным мониторингом.
Долговечность и гибкость: изготовлена из прочных материалов и предлагает настройку типа нагрева, изоляции и конфигурации выхлопа.
Эффективность: автоматизированное управление и системы большой емкости минимизируют время процесса и потери энергии.
Система подачи и вытяжки воздуха покрасочной камеры включает четыре секции воздуховодов 1000 x 1000 x 1000 мм
прямоугольных воздуховодов, одну секцию колена 90° 1000 x 1000 мм и одну секцию колена 45° 1000 x 1000 мм.
Эта универсальная система трубопроводов обеспечивает эффективное и гибкое управление воздушным потоком, адаптируясь к различным эксплуатационным потребностям.
Прочная конструкция обеспечивает эффективную вентиляцию и вытяжку, поддерживая чистую и контролируемую среду внутри покрасочной камеры.
|
Внутренний
размер
|
15000 × 5000 × 5000 мм (Д × Ш × В) |
|
внешний
размер
|
15130 × 6890 × 5600 мм (Д×Ш×В) |
| Подвал |
Имеется 2 ряда плоского железа 30x4 + ⌀8 крученых стальных напольных решеток (24 штуки) с обеих сторон земли (опциональный выхлоп из боковой стенки) |
| передняя дверь |
Размер двери: 4000 × 4600 мм (Ш×В), дверь из листового металла, 4 дверных полотна, квадратное окно из закаленного стекла, заполнение: EPS. (Заполнение может быть отрегулировано, а ворота могут быть оснащены электрической рулонной шторкой) |
| рабочая дверь |
2 комплекта, размер рабочей двери: 800×2000 мм (Ш×В), оснащена
замком давления и стеклянным смотровым окном
|
| стеновая панель |
Стеновая панель EPS, эффективная ширина 1150 мм, общая толщина 70 мм,
толщина цветной стальной пластины: 0,426 мм, белая, стальные края запечатаны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| крыша |
Стеновая панель EPS, эффективная ширина 1150 мм, общая толщина 50 мм,
толщина цветной стальной пластины: 0,426 мм, белая, стальные края запечатаны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| освещение |
Верхнее освещение: 20 групп × 4 шт. = 80 шт. ламп по 18 Вт
Поясное освещение: 22 группы × 4 шт. = 88 шт. ламповых трубок по 18 Вт, светодиодные
ламповые трубки, взрывозащищенный световой короб
Освещенность ≥1000Lux
|
|
Блок подачи воздуха
установка
|
Вход воздуха сбоку, выхлоп сзади, квадратная труба
сварка + алюминиевая Т-образная рама, белая краска, высокопрочная машинная вата из минеральной ваты толщиной 20 мм
|
|
Приток
Блок вытяжки
(2 группы)
|
Каждая группа оснащена 2 центробежными вентиляторами с внешним ротором и двойным входом, мощность одного двигателя: 7,5 кВт; общий расход: 40000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; пневматическая регулировка воздушной заслонки подачи воздуха, пневматическая заслонка запуска цикла. |
|
Вытяжка
Блок вытяжки
(2 группы)
|
Каждая группа оснащена 1 центробежным вентилятором с двойным входом, ременным приводом, мощность одного двигателя: 11 кВт; общий расход: 4000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; ручная регулировка вытяжной заслонки. |
|
Система
(2 комплекта)
Каждая группа оснащена дизельной горелкой Riello RG5S с
|
максимальной тепловой мощностью 26 000 кВт; оснащена теплообменной печью из нержавеющей стали 304; повышение температуры при покраске: 20°C (от 0°C до 20°C в состоянии распыления); выпечка краски: 10-15 минут (от 20° до 60ºС) состояние краски. (Можно выбрать нагрев природным газом, электрический нагрев
трубчатый нагрев и нагрев инфракрасной лампой)
система
|
|
1Первичный фильтр из хлопчатобумажной ткани для подачи воздуха: уровень EN 779: G3
56 кВт
|
3 Фильтрация из стекловолокнистого хлопчатобумажного одеяла, устойчивого к краске: уровень EN 779: G3;
4. Фильтрация частицами активированного угля: адсорбирует бензол и ксилол в выхлопных газах
Электронная система управления
Распыление краски, нагрев распыления краски, выпечка краски, настройка времени сушки, переключатель освещения, индикатор неисправности, регулятор температуры, выключатель питания, выключатель аварийной остановки, таймер, ограничитель температуры, амперметр, вольтметр, манометр, сигнализация давления
|
| Система |
Каждая группа подачи и вытяжки воздуха оснащена 4 секциями прямых воздуховодов 10 00 x 10 00 x 1000 мм, 1 секцией колена 90° 10 00 x 10 00 мм и 1 секцией колена 45° 10 00 x 10 00 мм; |
|
общая мощность
56 кВт
|
Большая покрасочная камера для автомобилей разработана для удовлетворения различных потребностей с использованием первоклассных технических характеристик |
| и адаптируемых функций. Внутренние размеры составляют 6900 × 3900 × 2650 мм (Д × Ш × В), (МОЖЕТ БЫТЬ НАСТРОЕНО) |
в то время как внешние размеры составляют 7000 × 5350 × 3400 мм (Д × Ш × В). (МОЖЕТ БЫТЬ НАСТРОЕНО) Прочный подвал |
оснащен ограждением из оцинкованного листа, поддерживаемым квадратными трубами и напольной решеткой, обеспечивая общую несущую
способность 2,4 т, регулируемую по мере необходимости.
Главная передняя дверь, 3000 × 2600 мм (Ш×В), имеет три створки с квадратными окнами из закаленного стекла и заполнением EPS.
Дополнительная рабочая дверь размером 800×2000 мм (Ш×В) включает в себя замок давления и смотровое окно.
Стеновые панели EPS и крыша из оцинкованного листа обеспечивают надежную изоляцию, с возможностью выбора материалов.
Система освещения обеспечивает более 1000 люкс с 32 верхними и 16 поясными светодиодными лампами. Блок подачи воздуха эффективно управляет
входом и выхлопом, с помощью горелки Riello RG5S для оптимального нагрева. Комплексная система фильтрации обеспечивает
чистую рабочую среду, в то время как электронная система управления предлагает точный операционный контроль. Общая потребляемая мощность
составляет 17 кВт. (МОЖЕТ БЫТЬ НАСТРОЕНО)
