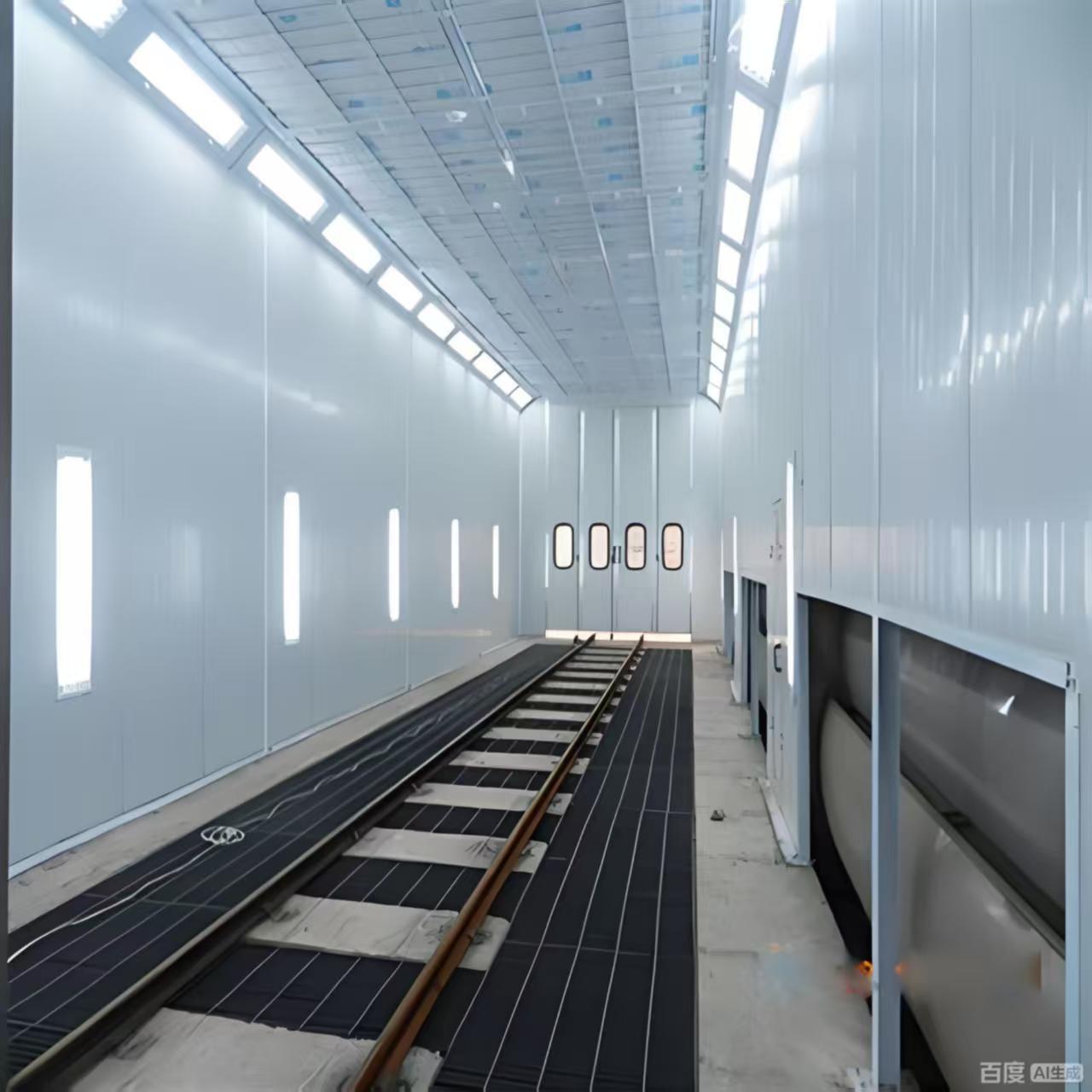

Электрическая покрасочная камера большого размера с электрическим приводом, настраиваемая автоматическая покрасочная камера
Преимущества:
Высокая производительность: разработана для быстрого, равномерного нагрева и мощного, сбалансированного воздушного потока.
Превосходное качество покрытия: отличное освещение и ультрачистый, фильтрованный воздух обеспечивают первоклассные результаты отделки.
Безопасность эксплуатации: оснащена взрывобезопасным освещением, комплексной системой фильтрации и полным электронным мониторингом.
Долговечность и гибкость: изготовлена из прочных материалов и предлагает возможность настройки типа нагрева, изоляции и конфигурации выхлопа.
Эффективность: автоматизированное управление и системы большой емкости минимизируют время процесса и потери энергии.
Система подачи и вытяжки воздуха покрасочной камеры включает четыре секции воздуховодов 1000 x 1000 x 1000 мм
прямоугольного сечения, одну секцию колена 90° 1000 x 1000 мм и одну секцию колена 45° 1000 x 1000 мм.
Эта универсальная система трубопроводов обеспечивает эффективное и гибкое управление воздушным потоком, адаптируясь к различным эксплуатационным потребностям.
Прочная конструкция обеспечивает эффективную вентиляцию и вытяжку, поддерживая чистую и контролируемую среду внутри покрасочной камеры.
|
Внутренние
размеры
|
15000 × 5000 × 5000 мм (Д × Ш × В) |
|
внешние
размеры
|
15130 × 6890 × 5600 мм (Д×Ш×В) |
| Подвал |
Имеется 2 ряда плоского железа 30x4 + решетки пола из крученой стали ⌀8 (24 штуки) с обеих сторон земли (опционально вытяжка из боковой стенки) |
| передняя дверь |
Размер двери: 4000 × 4600 мм (Ш×В), дверь из листового металла, 4 створки двери, окно из закаленного стекла квадратной формы, заполнение: EPS. (Заполнение может быть отрегулировано, а ворота могут быть оснащены электрической рулонной дверью) |
| рабочая дверь |
2 комплекта, размер рабочей двери: 800×2000 мм (Ш×В), оснащена
замком давления и смотровым окном из стекла
|
| стеновая панель |
Стеновые панели из EPS, эффективная ширина 1150 мм, общая толщина 70 мм,
толщина цветной стальной пластины: 0,426 мм, белая, стальные края запечатаны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| крыша |
Стеновые панели из EPS, эффективная ширина 1150 мм, общая толщина 50 мм,
толщина цветной стальной пластины: 0,426 мм, белая, стальные края запечатаны с обеих сторон; (Опционально минеральная вата, полиуретан)
|
| освещение |
Верхнее освещение: 20 групп × 4 шт. = 80 шт. ламп по 18 Вт
Поясное освещение: 22 группы × 4 шт. = 88 шт. люминесцентных ламп по 18 Вт, светодиодные
лампы, взрывозащищенный световой короб
Освещенность ≥1000Lux
|
|
Воздушный блок
установка
|
Вход воздуха сбоку, выхлоп сзади, квадратная труба
сварка + рама из алюминиевого тройника, белая краска, высокопрочная маска из минеральной ваты толщиной 20 мм машинного производства
|
|
Приточный
Воздушный блок
(2 группы)
|
Каждая группа оснащена 2 центробежными вентиляторами с двойным входом с внешним ротором, мощность одного двигателя: 7,5 кВт; общий расход: 40000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; пневматическая регулировочная заслонка подачи воздуха, пневматическая заслонка запуска цикла. |
|
Вытяжной
Воздушный блок
(2 группы)
|
Каждая группа оснащена 1 центробежным вентилятором с двойным входом, ременной привод, мощность одного двигателя: 11 кВт; общий расход: 4000 м3/ч, скорость ветра без нагрузки: 0,25 м/с; ручная регулировочная заслонка вытяжки. |
|
Система
нагрева
(2 комплекта)
|
Каждая группа оснащена дизельной горелкой Riello RG5S с
максимальной тепловой мощностью 26 000 кВт; оснащена теплообменной печью из нержавеющей стали 304; повышение температуры при покраске: 20°C (от 0°C до 20°C в состоянии распыления); выпечка краски: 10-15 минут (от 20° до 60ºС) состояние краски. (Можно выбрать газовое отопление, электрическое отопление
трубчатый нагрев и инфракрасный нагрев лампами)
|
|
система
трубопроводов
|
1Первичный фильтр из хлопчатобумажной ткани для подачи воздуха: уровень EN 779: G3
2 суб-высокоэффективная фильтрация: трехмерная вискоза полной глубины; уровень EN799: F5,
3 Фильтрация из стекловолокнистого хлопчатобумажного одеяла, устойчивого к краске: уровень EN 779: G3;
4. Фильтрация частицами активированного угля: адсорбирует бензол и ксилол в выхлопных газах
|
| Электронная система управления |
Распыление краски, нагрев распылением краски, выпечка краски, настройка времени сушки, выключатель освещения, индикатор неисправности, регулятор температуры, выключатель питания, выключатель аварийной остановки, таймер, ограничитель температуры, амперметр, вольтметр, манометр, сигнализация давления |
|
Система
трубопроводов
|
Каждая группа подачи и вытяжки воздуха оснащена 4 секциями прямых воздуховодов 1000 x 1000 x 1000 мм, 1 секцией колена 90° 1000 x 1000 мм и 1 секцией колена 45° 1000 x 1000 мм; |
| общая мощность |
56 кВт |
Покрасочная камера для автомобилей большого размера разработана для удовлетворения различных потребностей с использованием первоклассных технических характеристик
и адаптируемых функций. Внутренние размеры составляют 6900 × 3900 × 2650 мм (Д × Ш × В), (МОЖЕТ БЫТЬ НАСТРОЕНО)
в то время как внешние размеры составляют 7000 × 5350 × 3400 мм (Д × Ш × В). (МОЖЕТ БЫТЬ НАСТРОЕНО) Прочный подвал
оснащен ограждением из оцинкованного листа, поддерживаемым квадратными трубами и решеткой пола, обеспечивая общую грузоподъемность
2,4 т, регулируемая по мере необходимости.
Основная передняя дверь, 3000 × 2600 мм (Ш×В), имеет три створки с квадратными окнами из закаленного стекла и заполнением EPS.
Дополнительная рабочая дверь размером 800×2000 мм (Ш×В) включает в себя замок давления и смотровое окно.
Стеновые панели из EPS и крыша из оцинкованного листа обеспечивают надежную изоляцию, доступны дополнительные материалы.
Система освещения обеспечивает более 1000 люкс с 32 верхними и 16 поясными светодиодными лампами. Воздушный блок эффективно управляет
впуском и выхлопом, с помощью горелки Riello RG5S для оптимального нагрева. Комплексная система фильтрации обеспечивает
чистую рабочую среду, в то время как электронная система управления предлагает точное оперативное управление. Общая мощность
потребность составляет 17 кВт. (МОЖЕТ БЫТЬ НАСТРОЕНО)
