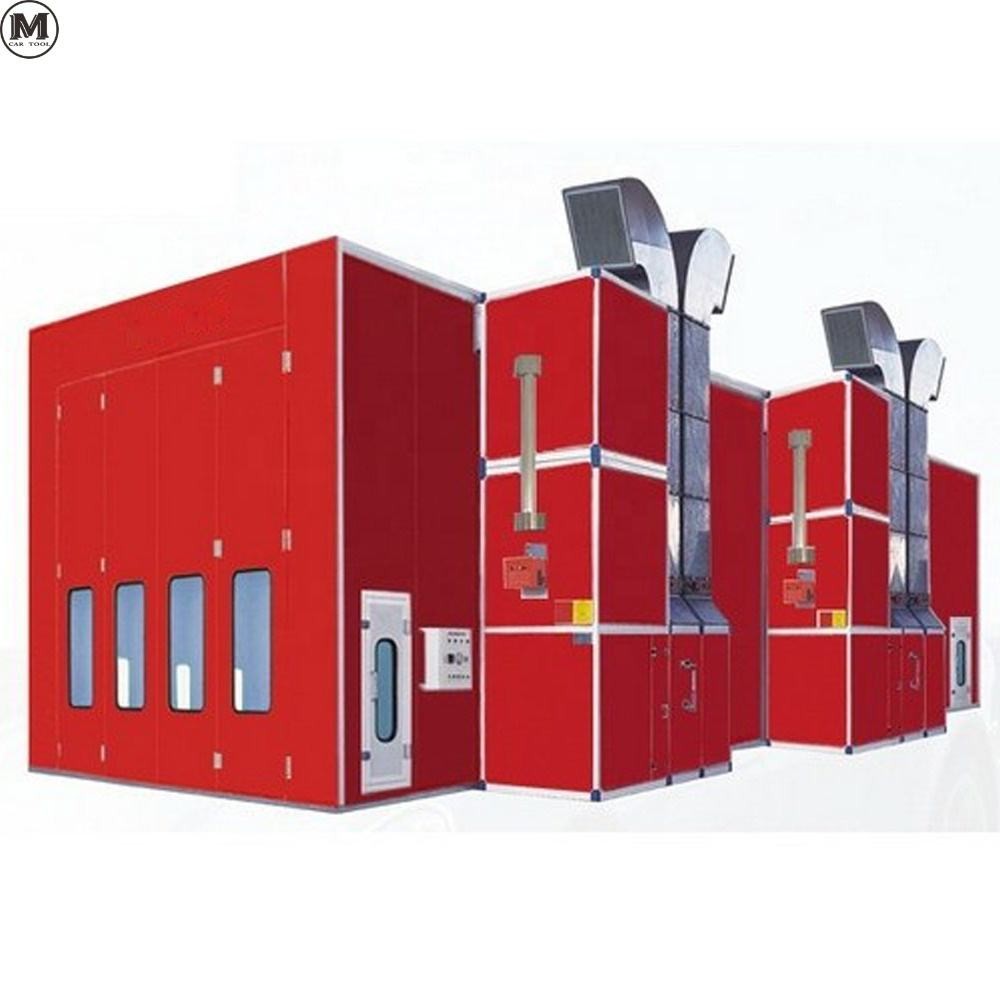

Контролируемое распределение воздуха в распылительной будке с сваркой квадратных труб и алюминиевой рамой
Каждая группа устройств для очистки воздуха в кабинке для распыления оборудована двумя центробежными вентиляторами с внешним ротором с двойным входом.
с мощностью одного двигателя 7,5 кВт и общим воздушным потоком 40000 м3/ч. Скорость ветра без нагрузки 0,25 м/с.
Подача воздуха оснащена пневматическими регулирующими амортизаторами и пневматическими амортизаторами запуска цикла, обеспечивающими эффективную
Эти мощные устройства поддерживают чистую и эффективную среду для покраски.
|

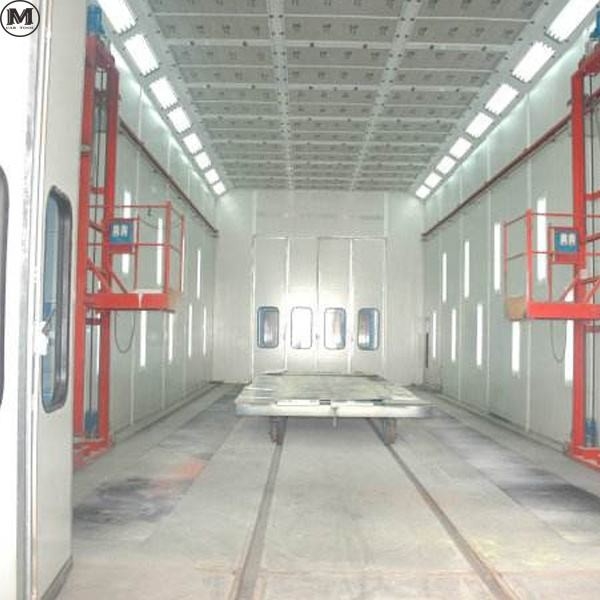

Внутри.
Размер
|
15000 × 5000 × 5000 мм (L × W × H) |
|
внешний
Размер
|
15130 × 6890 × 5600 мм (L×W×H) |
| Подвал. |
Есть 2 ряда 30x4 плоских железных + ₹8 скрученных стальных решеток (24 шт.) с обеих сторон земли (необязательно выпуск боковой стены) |

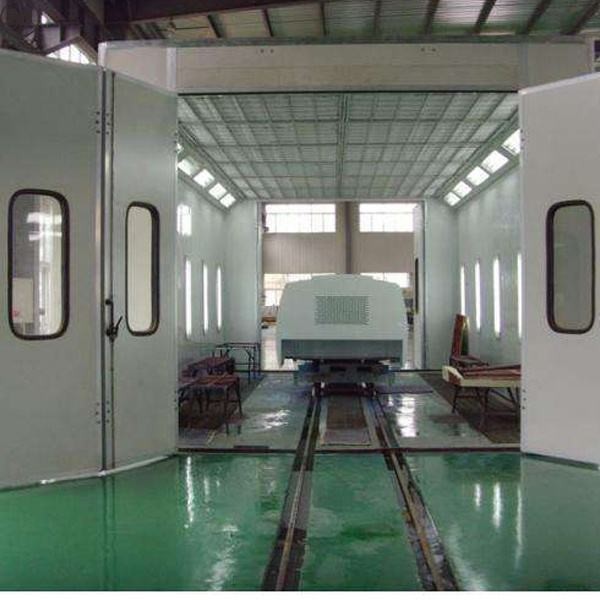

| Входная дверь |
Размер двери: 4000 × 4600 мм (W × H), металлическая дверь сгибается, 4 дверных листа, квадратное закаленное стекло окно, заполнение: EPS.и ворота могут быть оснащены электрическим прокатным жалюзи) |
| Рабочая дверь |
2 комплекта, рабочие двери: 800×2000 мм (W×H), оснащенные
блокировка под давлением и стеклянное окно наблюдения
|
| Стенная панель |
Стенная панель из EPS, эффективная ширина 1150 мм, общая толщина 70 мм,
толщина цветной стальной плиты: 0,426 мм, белый, стальные края запечатаны с обеих сторон; (каменная шерсть, ПУ необязательно)
|
| крыша |
Стенная панель из EPS, эффективная ширина 1150 мм, общая толщина 50 мм,
толщина цветной стальной плиты: 0,426 мм, белый, стальные края запечатаны с обеих сторон; (каменная шерсть, ПУ необязательно)
|

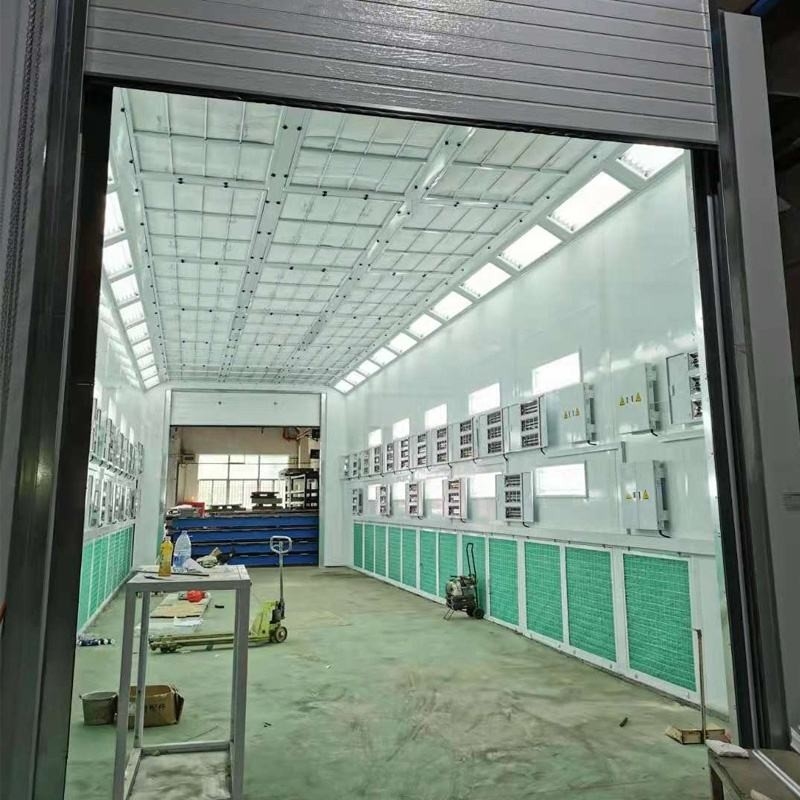

| освещение |
Верхнее освещение: 20 групп × 4 шт. = 80 шт. ламп 18 Вт.
Освещение талии: 22 группы × 4 шт. = 88 шт. лампочек 18 Вт, светодиодные
ламповые трубы, взрывозащитная световая коробка
Освещение ≥ 1000Lux
|
|

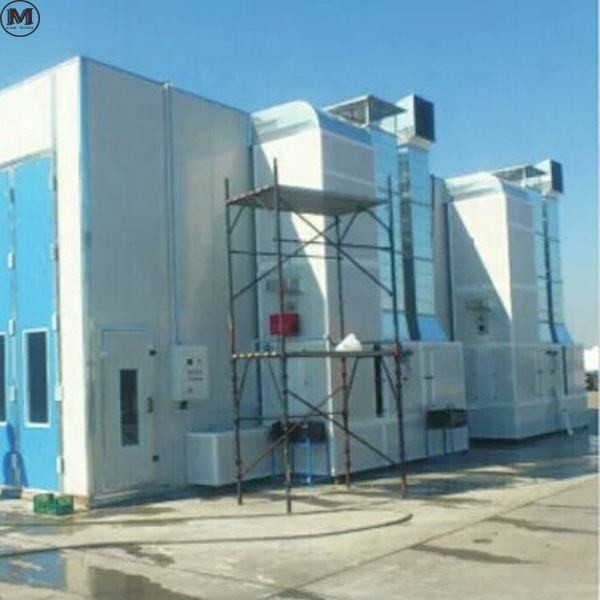

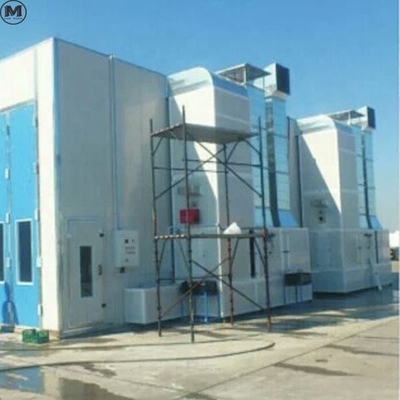

Воздушное подразделение
установка
|
Впуск воздуха со стороны, выпуск сзади, квадратная труба
сварка + алюминиевая рама, белая краска, высокопрочная машиностроительная маска из каркасной шерсти толщиной 20 мм
|
|
Макияж
Воздушное устройство
(2 группы)
|
Каждая группа оснащена двумя внешними центробежными вентиляторами с двойным входом ротора, мощностью одного двигателя: 7,5 КВт; общей пропускной способностью: 40000 м3 / ч, скоростью ветра без нагрузки: 0,25 м/с; пневматическим демпером регулировки подачи воздуха,Пуск цикла пневматического амортизатора . |
|
Уставший.
Воздушное устройство
(2 группы)
|
Каждая группа оснащена 1 центробежным вентилятором с двойным входом, коробкой привода, мощностью одного двигателя: 11 КВт; общий поток: 4000 м3 / ч, скорость ветра без нагрузки: 0,25 м/с; амортизатор ручной регулировки выхлопных газов. |
|
Нагрев
Система
(2 комплекта)
|
Каждая группа оснащена дизельным горелкой Riello RG5S с
Максимальная тепловая мощность 26000 КВт; оснащенная теплообменной печью из 304 нержавеющей стали; покраска повышения температуры: 20°C (от 0°C до 20°C при распылении); краска для выпечки:10-15 минут (от 20° до 60°С) состояние краски. (нагрев на природном газе, электрическое отопление
нагрев трубки и инфракрасный нагрев лампы для выпечки могут быть выбраны)
|
|
фильтрация
Система
|
1Воздушное питание: хлопок для первичного фильтра: уровень EN 779: G3
2 фильтрация с невысокой эффективностью: полная глубина трехмерной вискозы; уровень EN799: F5,
3 Фильтрация хлопкового одеяла, устойчивого к краске стекловолокном: EN 779 Уровень: G3;
4Фильтрация частиц активированного углерода: адсорбирует бензол и ксилен в выхлопных газах
|
| Электронная система управления |
Спрей-краска, нагревательная распыленая краска, краска для выпечки, установка времени сушки, выключатель освещения, индикатор неисправности, контроллер температуры, выключатель питания, выключатель аварийной остановки, таймер,ограничитель температуры , амперметр, вольтметр, датчик давления, сигнализация давления |
|
Трубопровод
Система
|
Каждая группа подачи и вывода воздуха оборудована четырьмя секциями с прямыми воздуховодами размером 10 00 x 10 00 x 1000 мм, одной секцией с локтевым углом 90° и одной секцией с локтевым углом 10 00 x 10 00 mm; |
| общая мощность |
56 кВт. |
Большой автомобильный распылитель предназначен для удовлетворения различных потребностей с первоклассными техническими характеристиками
и адаптивные характеристики. Размеры интерьера 6900 × 3900 × 2650 мм (L × W × H),(можно настроить)
при этом внешний размер 7000 × 5350 × 3400 мм (L × W × H). (может быть настроен)Устойчивый подвал
имеет оцинкованный лист изгибая набор, поддерживаемый квадратными трубками и решеткой на полу, обеспечивая общую грузоподъемность
Пропускная способность 2,4 т, регулируемая по мере необходимости.
Главная входная дверь, 3000 × 2600 мм (W × H), имеет три листа с квадратными закаленными стеклянными окнами и заполнением EPS.
Дополнительная рабочая дверь размером 800×2000 мм (W×H) включает в себя замки под давлением и окно наблюдения.
Стенные панели EPS и оцинкованная крыша обеспечивают прочную изоляцию, а также доступные материалы.
Система освещения обеспечивает более 1000Lux с 32 верхних и 16 талии светодиодных ламп.
Для оптимального отопления используется горелка Riello RG5S.
Общая мощность
Потребность составляет 17 кВт. (можно настроить)
