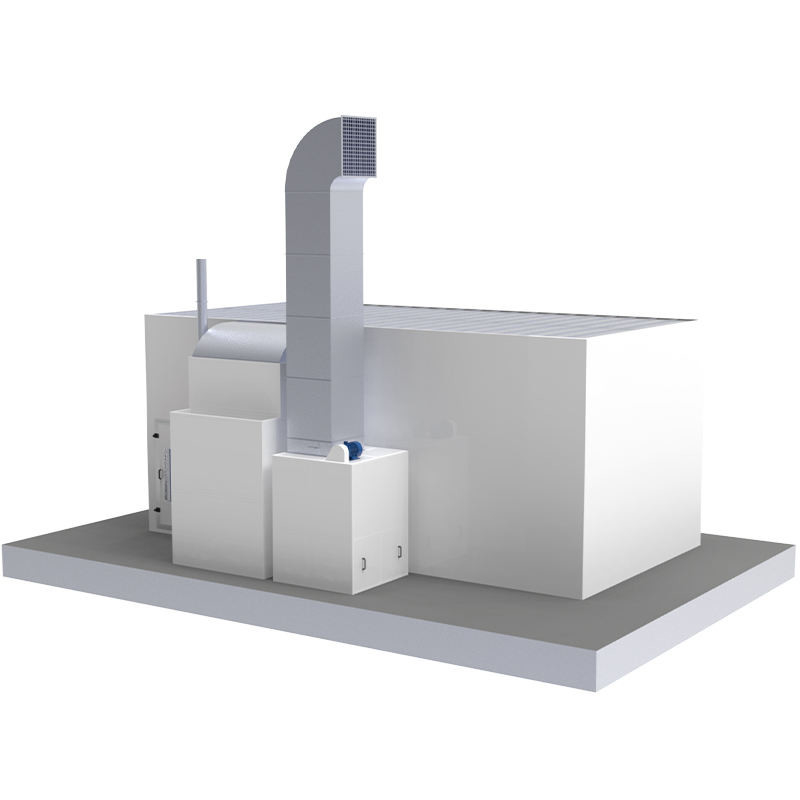

Сварка квадратных труб и алюминиевая рама для установки воздушного блока в распылительной будке
Установка воздушного блока распылительной кабинки включает в себя впуск воздуха со стороны и выхлоп сзади, используя
сварка квадратных труб и алюминиевая рамка с белой краской и высокой прочностью, изготовленная на машине 20 мм
Эта конструкция обеспечивает эффективное управление воздушным потоком, сохраняя чистый воздух
Прочная установка воздушного блока поддерживает оптимальную работу
Прозрачность распылителя повышает качество окраски.
1Структура и размеры кабины
| Спецификация |
Подробная информация |
| Внутренняя рабочая область |
15,100 (L) × 6000 (W) × 6000 (H) мм |
| Внешний след |
15,230 (L) × 6,990 (W) × 6,600 (H) мм |
| Строительство стены |
70 мм EPS Сэндвич-панель (Белый); Двойная кожа 0,426 мм сталь; Язык и канавка сборка. |
| Строительство крыши |
50 мм EPS панель; оцинкованная стальная кожа. |
| Пол / основание |
Конфигурация в два ряда; Тяжелая плоская стержня 30x4 + 8 мм извилистые стальные решетки; экстракция на уровне земли. |
2. Системы доступа и въезда
| Тип записи |
Конфигурация |
| Главный вход |
Дверь из металлического листа с четырьмя слоями (4,000 W × 4,600 H mm); витрины из закаленного стекла; ядро EPS.(Необязательно: электрическая роликовая жалюзи) |
| Дверь для персонала |
2 единицы (800 Вт × 2 000 Нм); оборудованные защитными замками и стеклом для наблюдения. |
3Конфигурация вентиляции и воздушного потока
| Система |
Мотор и производительность |
| Собрание приема |
Фанаты:4x Двойной входный центрифуга (Внешний ротор)
Мощность:2 группы (всего 4 вентилятора); 7,5 кВт на двигатель
Объем воздуха:40,000 м3/ч
Контроль потока:Пневматический демпер
|
| Экстракционная сборка |
Фанаты:2x Центробежная установка с приводом по ремню
Мощность:11 кВт на двигатель
Объем воздуха:4,000 м3/ч (номинальный)
Контроль потока:Ручной амортизатор
|
| Набор каналов |
Включает прямые каналы (4x), 90° локтевой (1x), 45° локтевой (1x) по группе. |
4Нагрев и термическая обработка
| Компонент |
Спецификации |
| Устройство сжигания |
2x Riello RG5S (дизельное топливо) |
| Теплообменник |
Высокоэффективная нержавеющая сталь SUS304 |
| Тепловая мощность |
Максимальная мощность: 26000 кВт |
| Производительность |
Пропыливание:Повышение температуры до 20°С
Выпечка:Цель 60°C (10-15 мин. подъема)
|
5. Иерархия фильтрации
| Этап |
Средства фильтрации |
Стандартный |
| Прием (предфильтр) |
Первичный карманный хлопок |
EN 779 / G3 |
| Потолок (доплата) |
Полноглубокие вискозные высокоэффективные среды |
EN 779 / F5 |
| Поверхность (задержка) |
Стекловолоконный макет для краски |
EN 779 / G3 |
| Выхлопные газы (химические) |
Гранулы активированного углерода |
Удаление ООК/пахнов |
6Электрические и осветительные
| Особенность |
Подробная информация |
| Общая мощность |
56 кВт |
| Светильники потолка |
20 Установки (4 трубки каждая) = 80 труб |
| Боковые фонари |
22 Установки (4 трубки каждая) = 88 труб |
| Сила света |
≥ 1000 Люкс |
| Контрольная панель |
Функции: переключатель режима (распылитель/печь), контроль температуры, таймер, аварийная остановка, сигнализация давления, индикатор отказа. |

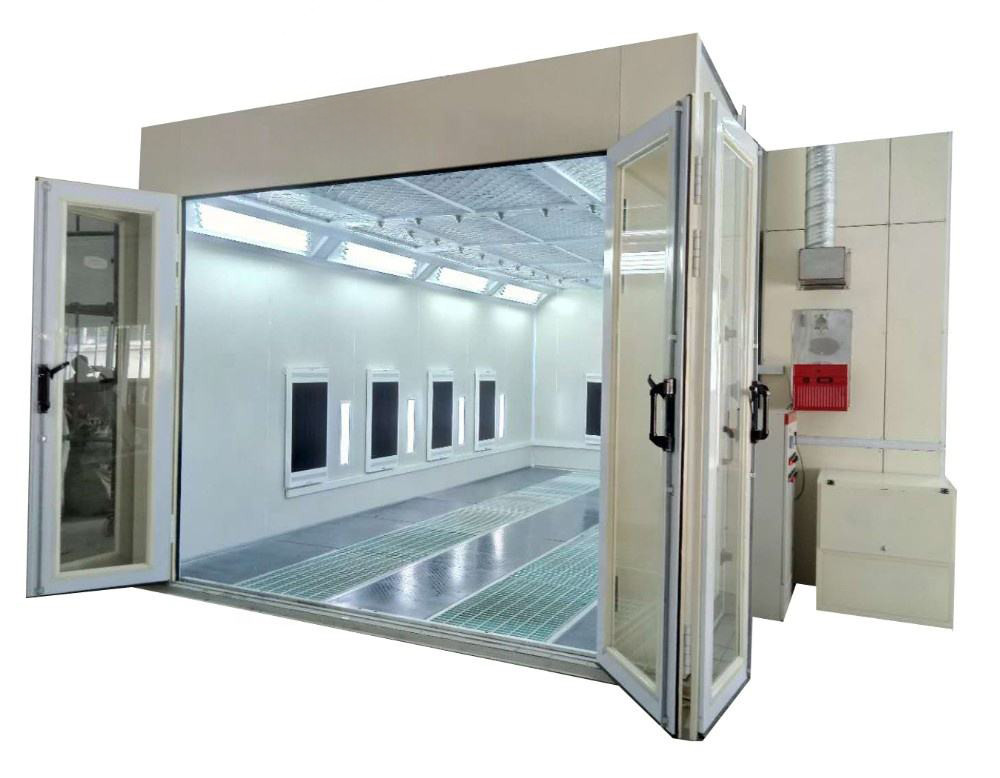

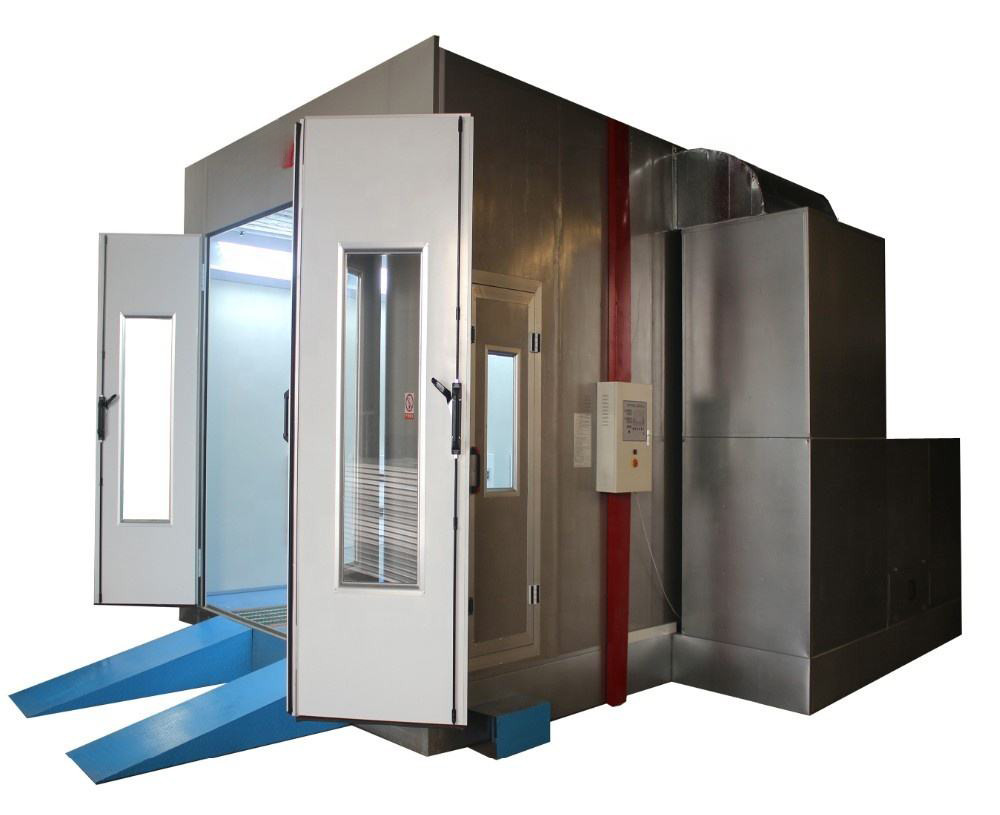

Большой автомобильный распылитель предназначен для удовлетворения различных потребностей с первоклассными техническими характеристиками
внутренние размеры 6900 × 3900 × 2650 мм (L × W × H),(можно настроить)
при этом внешний размер 7000 × 5350 × 3400 мм (L × W × H). (может быть настроен)Устойчивый подвал
представляет собой оцинкованный лист изгибая набор, поддерживаемый квадратными трубками и решеткой на полу, обеспечивающей общую грузоподъемность
Пропускная способность 2,4 т, регулируемая по мере необходимости.

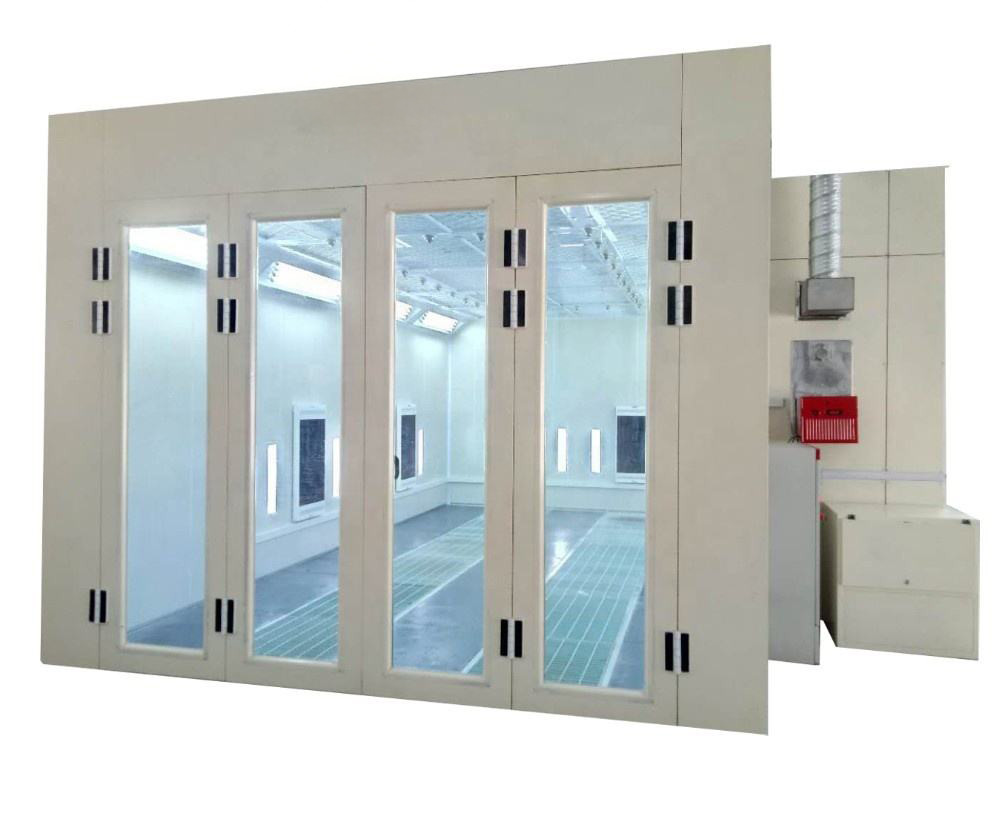

Главная входная дверь, 3000 × 2600 мм (W × H), имеет три листа с квадратными закаленными стеклянными окнами и заполнением EPS.
Дополнительная рабочая дверь размером 800×2000 мм (W×H) включает в себя замки под давлением и окно наблюдения.
Стенные панели EPS и оцинкованная крыша обеспечивают прочную изоляцию, а также доступные материалы.
Система освещения обеспечивает более 1000Lux с 32 верхних и 16 талии светодиодных ламп.
Для оптимального отопления используется горелка Riello RG5S.
Общая мощность
Потребность составляет 17 кВт. (можно настроить)
